Rectifieuse cylindrique

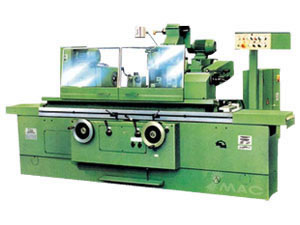

Rectifieuse cylindrique (CG40/UCG40)

Rectifieuse cylindrique
Ce type de machine-outil est destiné à usiner le pourtour de cylindre et pièces coniques avec une précision de travail IT5 et IT6.
La table de travail est entraînée hydrauliquement avec des multitudes de vitesses réglables manuellement.
L'avance de plongée de la poupée porte meule est réalisée par mécanisme hydraulique ou manuel. La vitesse rapide et le recul de la poupée porte meule, lubrification de la glissière de guidage sont tous entraînés hydrauliquement.
Accessoires standard de la rectifieuse cylindrique
Réservoir de refroidissement
Outillage pour démontage
Toc d'entraînement:
Dispositif d'équilibrage de meule
Dressage de face plane
Cale à 11 ou 13 grains
Accessoires optionnels de la rectifieuse cylindrique
Meule de dressage interne (alésage)
Meule de dressage face plane (surfaçage)
Positionneur
Volant d'équilibrage

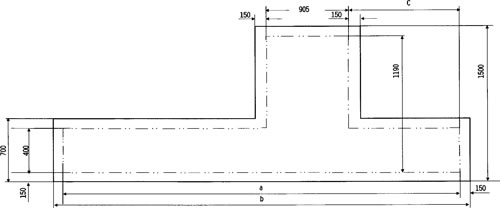

Socle de fondation de la rectifieuse cylindrique

Spécification a b c
1000 2900 3200 624
1500 3950 4250 1149

La profondeur de la fondation dépend principalement de la nature du sol mais elle doit être plus de 400 mm

Fiche technique de la rectifieuse cylindrique :

SPECIFICATIONS Unité CG40 UCG40
Diamètre de la tête de meule mm 15-400
Rectification maximale mm 1000, 1500
Poids max pièce à travailler kg 150
Dimension broche porte meule interne mm 500 x 50 x 203
Puissance totale du moteur KW 8.975
Dimension totale de la machine (L x l x H) mm (3238, 4269) x 1760 x 1545
Dimension avec emballage (L x l x H) mm 3530 x 1950 x 1960, 4470 x 2000 x 2010
Poids net de la machine kg 4300, 5000
Poids brut de la machine kg 4800, 5500
Précision de travail
Ovalisation mm 0.0025
Tolérance de cylindricité mm 0.008
Rugosité de la surface m Ra0.32
Modèles antérieurs M1340 M1440
