Série FPC

Série FPC

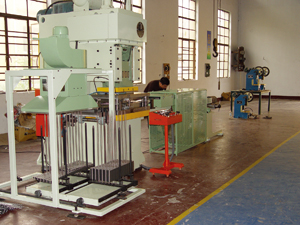

Composants de cette ligne de production : dérouleur, filet de protection de feuille d'aluminium, réservoir d'huile, machine de presse à grande vitesse et haute précision (filière d'aileron à haute précision), dispositif de traction de matériel, dispositif de ventouse sous vide et de collecteur de matériel, dispositif de collection des déchets, système de contrôle électrique PLC, etc.

Cette ligne de production fait usage d'un système de contrôle électrique PLC, elle est équipée d'un compteur préétabli de 6 stations 2-4pcs, et la commande de came a 10 groupes de boutons sans contact, ainsi que d'une soupape électromagnétique à puce importée, ce qui satisfait au calcul des découpes préétabli (calcule de trous), le calcul des feuilles au cours de la production des ailerons.

Spécification de filière d'aileron :
Φ5*19.5*11.2*(6-24) R,
Φ7*21.0*12.7 ou 20.5*12.7*(12-24)R,
Φ7.94*22.0*19.05*(12-18) R,
Φ9.52*25.4*22.0 ou 25.0*21.65*(12-18)R,
Φ10.2*20.0*15.5*(12-24) R,
Φ12.7*31.75*27.5*(6-12) R,
Φ15.88*38.0*32.91 ou 38.1*22.2(6-12)R,
Φ19.4*50.8*38.1*(4-8) R,
Φ20*34.0*29.5*(6-12) R, Φ25*(4-6) R.
Cette série de ligne de production fait usage d'un système d'opération indépendant et mobile, elle dispose de couleurs brillantes, d'une opération pratique et facile, d'une apparence esthétique, etc.

Caractéristiques de la machine de presse série FPC :
Dispositif de ventouse à convertisseur de fréquence variable
Contrôleur à écran tactile industriel
Dispositif de protection optoélectronique
Dispositif d'injection de lubrification pour filière
Parties en option

Article	Spécification
		RFP-45C	RFP-55C	RFP-65C	RFP-85C
Pression nominale	kN	450	550	650	850
Pression nominale de course	mm	1.5	1.5	1.5	1.5
Course de mortaise	mm	40-50	40-50	40-60	40-60
Courses	S.P.M	100-220	100-200	100-160	100-150
Hauteur max. de filière	mm	270	270	290	290
Réglage de hauteur de filière	mm	70	70	80	80
Profondeur de la gorge	mm	300-400	300-400	320-450	360-500
Distance entre colonnes	mm	510	530	570	650
Taille de table (L-RxF-B)	mm	800x580	800x580	850x600	920x700
Epaisseur de table	mm	80	80	80	90
Taille du bas de la mortaise (L-RxF-B)	mm	550x330	550x330	650x380	680x400
Trou pour lame de poinçonnage (Diamètre x Profondeur)	mm	Φ50x60	Φ50x60	Φ50x60	Φ50x60
Puissance du moteur principal	kW	5.5	5.5	7.5	7.5
Moteur de mortaise	kW	Manuel/Electrique	Manuel/Electrique	YPE300-	YPE300-S2
Moteur de dérouleur	MPa	XWD2-29-0.75	XWD2-29-0.75	XWD2-29-	XWD2-29-0.75
Moteur de ventouse sous vide	kW	Y90s-2-1.5	Y90s-2-1.5	Y90s-2-1.5	Y90s-2-1.5
Largeur du matériel	mm	300-550	300-550	320-600	360-650
Longueur de la pile	mm	600-1200	600-1200	800-1500	800-1500
Hauteur de collection du matériel	mm	600-750	600-750	600-800	600-850
Diamètre interne du matériel roulant	mm	Φ75/Φ150	Φ75/Φ150	Φ75/Φ150	Φ75/Φ150
Diamètre externe du matériel roulant	mm	Φ850	Φ850	Φ850	Φ850
Dimensions globales (L-RxF-BxH)	mm	7000x2500x2650	7000x2550x2650	7200x2580x2950	7500x2630x3100
Poids total	kg	6500	7000	7800	9500
Dispositif de protection contre les surcharges		Système de surcharge hydraulique
