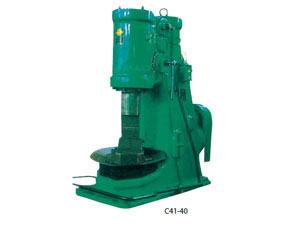

Marteau à emboutir pneumatique

Marteau à emboutir pneumatique

Utilisation du marteau à emboutir pneumatique
Le marteau d'emboutissage pneumatique est largement utilisé pour un travail forgeage dont: étirage, refoulement, poinçonnage, cisaillage, forge, soudage, pliage et chantournage. Il est également utilisé pour forger les supports de matrice.
Très opérationnel et économique, il permet un usinage convenable.
Facile à manipuler.
Une pompe à huile spéciale est prévue pour lubrifier les cylindres. Avant utilisation, tourner la manivelle de la pompe pour assurer la lubrification des bielles.

Fiche technique du marteau à emboutir pneumatique:

Modèle Spécification		Unité	12001	12002	12003	12004	12005
			C41-25	C41-40	C41-75B	C41-150	C41-250B
Poids de coup		kg	25	40	75	150	250
Poids max pour coup unique		kg	275	0.53	1	2.5	5.6
Nombre de coups		min-1	250	245	210	180	140
Marteau		mm	260	235	280	350	420
Forgeage	carrée	mm	40x40	52 x 52	75 x 75	130 x 130	145 x 145
	rond	mm	45	68	85	145	175
Moteur	Type		Y132M	Y132M1-6	Y160M-6-B3	Y180M-4B3	Y180L-4-B3
	Puissance	kw	2.2	4	7.5	18.5	22
Poids	Marteau	kg	470	710	2500	3260	5000
	Armature	kg	250	420	950	1500	2500
Taille externe		mm	800x410 x1214	1400x600 x1500	1480x1355 x1853	2390x1085 x2150	2639x1000 x2540

Modèle Spécification		Unité	12006	12007	12008	12009	12010
			C41-400B	C41-560B	C41-750B	C41-1000	C41-2000
Poids de coup		kg	400	560	750	1000	2000
Poids max pour coup unique		kg	9.5	13.7	19	27	54
Nombre de coups		min-1	120	115	105	95	80
Marteau		mm	520	550	750	800	950
Forgeage	carrée	mm	220 x 220	270 x 270	270 x 270	320 x 300	350 x 350
	rond	mm	240	280	300	320	400
Moteur	Type		Y200L-4B3	Y280S-6-B3	Y280M-6-B3	Y280M-6-B3	Y315L2-6-B3
	Puissance	kw	30	45	55	75	132
Poids	Marteau	kg	8000	9800	17000	20000	48000
	Armature	kg	4800	6720	9000	13000	24000
Taille externe		mm	2789x1400 x2884	3646x1500 x3157	3905x1370 x3175	4105x3750 x3200	4200x2300 x4390
