Tour parallèle conventionnel

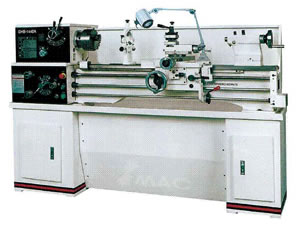

Tour parallèle conventionnel (12502-4, 12502-5)

Caractéristiques du tour parallèle conventionnel :
Banc à haute fréquence trempé par induction et rectifié avec précision.
Broche protégée avec roulement à rouleaux de précision.
Engrenage de broche principale trempé et en acier de bonne qualité.
Plage de vitesses de broche 70-2000RPM.
Boite des avances à usage facile et étanche avec plusieurs types de filetages et d'avances.

Fiche technique du tour parallèle conventionnel :

Modèle	12502-4	12502-5
Précisions	GHB-1340A	GHB-1440A
Diamètre maximal sur le banc	330mm	360mm
Ecartement des pointes	476mm	506mm
Diamètre maximal de coulisse transversale	198mm	215mm
Largeur du banc	186mm
Longueur maximale de la pièce à travailler	1000mm
Nez de broche	D1-4
Alésage de broche	38mm
Cône morse	MT-5
Séquence de variation des vitesses	8
Plage de vitesses de broche	70-2000r/min
Filetage en pouce	3-1/2-80T.P.I./38
Filetage métrique	0.45-10mm/23
Plage des avances longitudinales	0.0018"-0.0374mm
Plage des avances transversales	0.0006"-0.0130"
Course de chariot porte-outil	95mm
Cône de contre pointe	MT-3
Moteur principal	2HP(1.5KW), 1PH
Poids net/Poids brut	524/620kg	550/680kg
