Tour à banc rompu

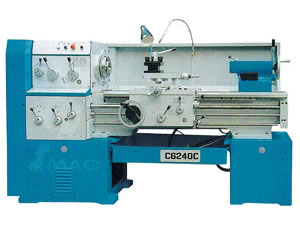

Tour à banc rompu C6½36C, C6½40C, C6½50C

Accessoires optionnels du tour à banc rompu :
Lunettes
Lunettes à suivre
Mandrins à 4 mors
Plateau de fixation à trou

Accessoires standard du tour à banc rompu :
Mandrins à 3 mors
Bague Guide
Clés de serrage
Réservoir à huile

Fiche technique du tour à banc rompu :

Modèle Précisions		C6½36C	C6½40C	C6½50C
Capacité	Diamètre maximum sur le banc	360	400	500
	Diamètre max au dessus de chariot transversal	190	230	330
	Ecartement des pointes	520	560	660
	Distance banc/tête de broche	750, 1000, 1500mm
	Largeur du banc	3600mm
Broches	Alésage de broche	52mm
	Nez de broche	C6
	Cône morse	MT6
	Vitesses de broche (Nombres)	40-1400rpm (9 pas) 1600rpm
Avances	Filetage métrique (types)	0.25-14mm (19 pas)
	Filetage en pouce (types)	2-40/pouce
	Plage de modules à filetage	0.5-3.5mm (11 pas)
Chariot	Course longitudinale du chariot	180mm		222mm
	Course de chariot porte-outil	95mm
	Taille de section transversal corps d'outil	20 x 20mm²
Fourreau	Cône de fourreau	MT4
	Diamètre de fourreau	65mm
	Course de fourreau	140mm
Puissance du moteur principal		4kw		5.5kw
Dimension avec emballage (L x W x H)
Distance entre axes : 750mm		2220 x 1150 x 1590mm
1000mm		2470 x 1150 x 1590mm
1500mm		2970 x 1150 x 1590mm
Poids net/Poids brut (Kg)
Distance entre axes : 750mm		1350/2000	1400/2050	1500/2150
1000mm		1450/2100	1500/2150	1600/2250
1500mm		1600/2250	1650/2300	1750/2400
