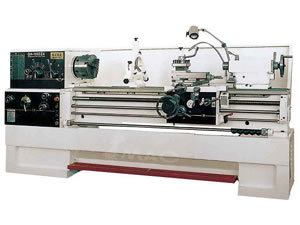

Tour à banc rompu à grand alésage

Tour à banc rompu à grand alésage

Description du tour à banc rompu à grand alésage :
Glissière de banc à haute fréquence trempée par induction et rectifiée avec précision.
Le design de la commande principale est optimisé et la poupée fixe est dotée d'une glissière de précision.
Le bruit de la machine est faible et le son est agréable en entendre.
L'alésage de la broche est de 80mm.
Précision et rigidité parfaite du système de brochage. Travail sans vibration même à un profondeur de coupe de plus de 10mm..
Nul besoin de changer le pignon de l'engrenage. Ce type de machine peut assurer un taraudage de métaux jusqu'à plus de 200 pas
métrique. Elle peut faire des filetages whitwork spéciaux comme 7-1/2, 9-1/2, 10-1/2, 11, 11-1/2, 13, 13-1/2, 19, 27t.p.i. et filetage des tubes et tuyaux.
Un dispositif de sécurité pour un stoppage automatique en cas de travail automatique de pièce à une certaine longueur. Un dispositif de freinage à pied pour arrêt rapide et efficace de la machine.

Fiche technique du tour à banc rompu à grand alésage :

Articles			22609	22610			22611		22612
Précisions			L6256zx	L6246zx			L6240zx		L6236zx
				1880 zx	1860 zx	1840 zx	1660 zx	1640 zx	1460 zx	1440 zx
Diamètre max admissible	Sur le banc	mm	560	460 (18")			410(16")		360
	Sur le chariot	mm	350	290 (10-4/5")			250(10")		195
	écartement	mm	775	700 (27-1/2")			660(26")		530
Longueur maximale de la pièce à travailler		mm	2000 /1500	2000 (80")	1500 (60")	1000 (40")	1500 (60")	1000 (40")	1500 (60")	1000 (40")
Ecartement de l'assemblage		mm	200(8")
Broches	Alésage de broche	mm	80(3-1/8")
	Alésage conique		M.T.No.7
	Nombre de vitesses		12
	Plage de vitesses	r.p.m		42-1800 or 25-1800			42-1800 or 25-1800		42-1800
Filetages				Pas métri ques /No		Pas Whit worth / No.	D.P. Range/No.		Module Range/No.
				0.5-20 mm/24		72-1- 5/8t.p.i /61	96-3- 1/4D.P /45		0.25- 10M.P /20
Avances	Longitu dinal	mm	0.04-2.46 (0.0015"-0.0913")
	Transv ersale	mm	0.02-1.23 (0.0005"-0.365")
Fourreau de contre pointe	Diamètre externe	mm	75(3")
	Alésage conique		M.T.NO5	M.T.No.5			M.T.No.4		M.T.No.4
	Course max	mm	130 (5")
Course max de chariot porte outil		mm	100(4")
Course transversale max		mm	230(9")
Taille max corps d'outil (l x h)		mm	25 x 25(1" x 1")
Puissance du moteur principal		kW	7.5	5.5
Dimension totale (L x W x H)		mm		3320x 1000 x1295	2810x 1000 x295	2310x 1100 x1255	2810x 1000 x1275	2310x 1000 x1275	2810x 1000 x1255	2310x 1000 x1255
Poids net		kg	3100/ 3890	3055	2835	2635	2630	2485	2510	2355
