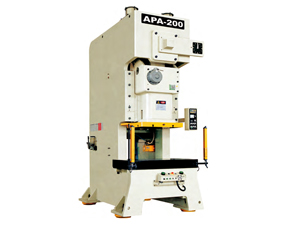

Presse monopoint type C

Presse monopoint type C

Caractéristiques de la structure principale
Avec une conception très bien conçue dans le cadre de la machine, le corps de la machine est soudé d'une coque en acier de qualité et traité par une élimination de tension qui améliore la stabilité et la fiabilité de la précision de la machine.
Conserver le centre de transmission et de centre d'usinage dans l'uniformité garantit la précision du pressage.
Afin de garantir que la machine fonctionne de manière stable et lisse, elle adopte la conception de panneaux symétriques coulissants avec équilibreur.
La précision du réglage de moule jusqu'à 0,1 mm, à sécurité, fiable et pratique.
La manivelle, l'engrenage, la barre de connexion sont oxydés de manière dure et blanchis, ayant superbe performance globale mécanique et une fonction durable.
Elle a utilisé un frein à embrayage fiable à haute sensibilité et une électrovanne double à mise à jour internationale, un protecteur de surcharge peut garantir la précision du fonctionnement et l'arrêt du curseur et arrêter la production et sûre de la machine.
La conception structurelle raisonnable est un avantage pour la production à automatisation, réduit les coûts et améliore l'efficacité.
Un principe de conception avancée, faible bruit, faible consommation, faible coût. Économie d'énergie.

Modèle		11353	11354	11355		11356		11357		11358		11359		11360		11361		11362	11363		11364
		APA-15	APA-25A	APA-25		APA-35		APA-45		APA-60		APA-80		APA-110		APA-160		APA-220L	APA-200		APA-260
Modèle		V	V	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	V	H	V	H
Capacité	Tonne	15	25	25		35		45		60		80		110		160		200	200		260
Point de tonnage nominal	mm	1	3.2	3.2	1.6	3.2	1.6	3.2	1.6	4	2	4	2	6	3	6	3	6	6	3	7	3.5
Changement de vitesse	x.p.m	120-180	60-140	60-140	130-200	40-120	110-180	40-100	110-150	35-90	80-120	35-80	80-120	30-60	60-90	20-50	40-70	20-50	20-50	50-70	20-40	40-50
Vitesse stable	mm	130	110		110		85	75		65		65		50		35		35	35		30
Course	mm	60	80	70	30	70	40	80	50	120	60	150	70	180	80	200	90	200	200	110	250	150
Hauteur de la matrice	mm	220	195	195	215	220	235	250	265	310	340	340	380	360	410	460	510	460	460	510	500	550
Réglage du glissement	mm	50	50		50	55		60		75		75		80		100		100	110		120
Zone de glissement	mm	330x220x50	300x220x50	300x220x50		360x250x50		400x300x60		500x360x70		500x420x70		650x470x80		700x550x90		700x500x90	850x630x90		950x700x100
Zone de travestin	mm	680x300x70	680x300x65	680x300x65		800x400x70		850x440x80		900x500x80		1000x550x90		1150x600x110		1250x800x140		1350x800x140	1400x820x160		1500x840x180
Trou dans la tige	mm	38.1	38.1	38.1		38.1		38.1		50		50		50		65		50	65		65
Moteur principal	kw	2.2	3.7	3.7		3.7		5.5		5.5		7.5		11		15		18.5	18		22
Dispositif de réglage du glissement	HP	Opération manuelle										Entrainement électrique
Pression d'air	kg/cm²	6	6	6		6		6		6		6		6		6		6	6		6
Précision des presses		GB(JIS)1CLASS	GB(JIS)1CLASS	GB(JIS)1CLASS		GB(JIS)1CLASS		GB(JIS)1CLASS		GB(JIS)1CLASS		GB(JIS)1CLASS		GB(JIS)1CLASS		GB(JIS)1CLASS		GB(JIS)1CLASS	GB(JIS)1CLASS		GB(JIS)1CLASS
Dimensions des presses	mm	1236X830X1920	1280x850x2200	1280x850x2200		1380x900x2400		1380x900x2400		1600x1000x2800		1800x1180x2800		1900x1300x3200		2300x1400x3800		2500x1500x3800	2615x1690x4075		2780x1850x4470
Poids des presses	Tonne	1.8	2.1	2.1		3		3.8		5.6		6.5		9.6		16		18T	23		32
Capacité du coussin de la matrice	Tonne					2.3		2.3		3.6		3.6		6.3		10		10	14		14
Course	mm					50		50		70		70		80		80		80	100		100
Zone efficace du coussin de la matrice	mm²					300x230		300x230		450x300		450x310		500x350		650x420		650x420	710x480		810x480
