Cette machine est composée d'une glissière en cadrant métallique, d'un niveleur à rouleaux de rainurage, d'un cran d'arrêt hydraulique et d'une tête poinçonneuse. Le système de commande électrique est piloté par ordinateur avec un système boucle fermé à servomoteur pour augmenter la précision et la fiabilité de l'usinage.
La vitesse maximale de travail est 10m/min. La tolérance au niveau de la longueur de pièce est de +0,5mm. La tolérance d'usinage en diagonale est de 0,8 mm.
La capacité de production est de 1000m² de conduits carrés.

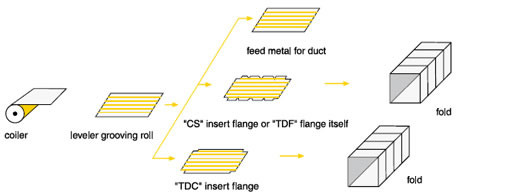

Flowchart des processus de la façonneuse de conduites III :
Enrouleuse – alimentateur - niveleur à rouleaux de rainurage
*Entailler et poinçonner un carré en profil plein de métal / découper/ plier/ pour TDF
*plier/ découper pour les collets ou travail de bordure
*découper pour les tubes en acier

Remarques :
A: Standardisation de taille de coupe peut être utilisée par un dispositif de coupe en plasma.
B: A. Poinçonneuse, rainureuse "C" et "S", qui avec "C" peuvent entailler et "S" comme machine à bride.
B. Différentes méthodes de connexion peuvent être utilisés avec des machines à bride TDF
C. Elle est capable de travailler pour une multitude de formes d'entailles telle en "Z". Elle peut aussi assurer un formage en " ", " ", et en " □ ".
C: Elle est aussi capable d'assurer un travail de poinçonnage sur cran d'arrêt TDC, et avec le dispositif de travail des raccordements, elle peut produire une série de tubes de conduits en acier.

Equipements de base de la façonneuse de conduites III :

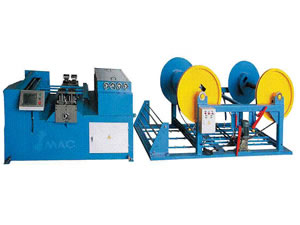

A: 4 cadrant de charge
B: un niveleur à rouleaux de rainurage
C: 4 crans d'arrêt hydraulique
D: Cisaille et plieuse hydraulique
E: Système central à pilotage informatisé et logiciels de travail
