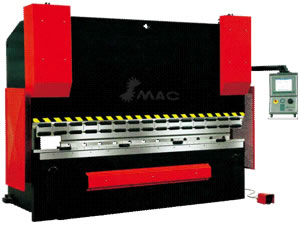

Presse plieuse CNC

Presse plieuse CNC
Tout en un, l'appareil et tous les accessoires sont entièrement en acier. Il est doté d'un dispositif de contrôle de fonctionnement numérique BUTLER, garantissant une grande rigidité et une haute précision de traitement.

Les points morts sont de longueurs différentes, permettant un travail à froid des métaux pour des exigences de traitement spécial.
Système de contrôle numérique de cette presse plieuse CNC est fourni par Delem DA65W (Hollande). Il est équipé de puce électronique, de structure modulaire intelligente, de fonction API, de programmation automatique et de simulation de pliage. Il est aussi doté d'un système d' 'inspection de choc, de diagnostic à distance, d'affichage en couleur et en haute résolution TFT, et un menu en chinois.
Le point mort haut est automatiquement entraîné hydrauliquement avec des fixations rapides. Il peut être rajouté d'un point mort bas pour réduire la charge de travail et améliorer la productivité, suivant l'exigence des clients
Le système hydraulique de cette presse plieuse CNC est intégré. Il aide à réduire les raccordements encombrants de tuyaux, d'éliminer les fuites d'huile, d'améliorer la stabilité du travail, et à embellir l'esthétique de la machine. La pompe à engrainage est fabriquée par une société allemande célèbre est utilisé pour réduire le bruit du système et de prolonger la durée de vie.

Fiche technique de la presse plieuse CNC :

HPC Spécification	Unité		10011 3/100		10012 4 /100		10013 3/ 150		10014 4/150		10015 3/225
Vérins	KN	KN	1000	1000	1000	1000	1500	1500	1500	1500	2250	2250
Table	mm	in	3100	124	4100	164	3100	124	4100	164	3100	124
Distance entre points	mm	in	2600	104	3600	144	2600	104	3600	144	2600	104
Profondeur du col de cygne	mm	in	400	16	400	16	400	16	400	16	400	16
Course	mm	in	215	8.6	215	8.6	215	8.6	215	8.6	215	8.6
Vitesse rapide	mm/s	in/s	120	4.8	120	4.8	120	4.8	120	4.8	120	4.8
Vitesse de travail	mm/s	in/s	10	0.4	10	0.4	9	0.36	9	0.36	9	0.36
Vitesse de recul	mm/s	in/s	80	3.2	80	3.2	80	3.2	80	3.2	80	3.2
Poids	Kg	lb	8050	17710	8050	17710	9650	21230	13800	30360	14050	30910

HPC Spécification	Unité		10016 4/225		10017 3/320		10018 4/320		10019 4/440
Vérins	KN	KN	2250	2250	3200	3200	3200	3200	4000	4000
Table	mm	in	4100	164	3100	124	4100	164	4100	164
Distance entre points	mm	in	3600	144	2600	104	3600	144	3600	144
Profondeur du col de cygne	mm	in	400	16	400	16	400	16	500	20
Course	mm	in	215	8.6	265	10.6	265	10.6	265	10.6
Vitesse rapide	mm/s	in/s	120	4.8	120	4.8	120	4.8	100	4
Vitesse de travail	mm/s	in/s	9	0.36	9	0.36	9	0.36	8	0.32
Vitesse de recul	mm/s	in/s	80	3.2	80	3.2	80	3.2	80	3.2
Poids	Kg	lb	17800	39160	19500	42900	23500	51700	26200	57640

Le système électrique et le système hydraulique à servomoteur, contrôlent la synchronisation des deux cylindres. Combiné avec un rideau optique de norme internationale, le contrôle en circuit fermé, est entièrement exécuté avec une haute précision pour le positionnement répétitif des lames de coupes.

Le système de commande de déviation numérique et de compensation automatique, permet d'éviter les problèmes de blocage de la glissière pouvant endommager la qualité de pièce. Il assure une bonne linéarité et une haute précision de l'angle de flexion. La compensation est ajustée automatiquement par le système de commande numérique, à la fois pratique et précis

Le guide linéaire, vis à billes sont fournis par Bosch Rex roth (Allemagne) et BLIS. Ils assurent une bonne précision.

Fiche technique de la presse plieuse CNC:

HPC Spécification	Unité		10020 6/ 500		10021 5/ 500		10022 5/650		10023 6/650
Vérins	KN	KN	5000	5000	5000	5000	6500	6500	6500	6500
Table	mm	in	6200	248	5000	200	5100	204	7200	288
Distance entre points	mm	in	5100	204	4600	184	4600	184	6100	244
Profondeur du col de cygne	mm	in	500	20	500	20	500	20	500	20
Course	mm	in	365	14.6	365	14.6	365	14.6	365	14.6
Vitesse rapide	mm/s	in/s	100	4	100	4	90	3.6	90	3.6
Vitesse de travail	mm/s	in/s	8	0.32	8	0.32	8	0.32	8	0.32
Vitesse de recul	mm/s	in/s	80	3.2	80	3.2	70	2.8	70	2.8
Poids	Kg	lb	47000	103400	42000	92400	50000	110000	50000	110000

HPC Spécification	Unité		10024 7/650		10025 7/800		10026 6/1000		10027 9/1000
Vérins	KN	KN	8000	8000	8000	8000	10000	10000	10000	10000
Table	mm	in	5100	204	7200	288	6200	248	9200	368
Distance entre points	mm	in	4600	184	6100	244	5100	204	8100	324
Profondeur du col de cygne	mm	in	500	20	500	20	600	24	600	24
Course	mm	in	365	14.6	365	14.6	415	16.6	415	16.6
Vitesse rapide	mm/s	in/s	90	3.6	90	3.6	80	3.2	80	3.2
Vitesse de travail	mm/s	in/s	8	0.32	8	0.32	8	0.32	8	0.32
Vitesse de recul	mm/s	in/s	70	2.8	70	2.8	70	2.8	70	2.8
Poids	Kg	lb	63000	138600	85000	187000	102000	224400	150000	330000
