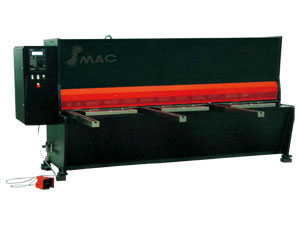

Cisaille-guillotine CNC

Cisaille-guillotine CNC

Composants principaux de la cisaille-guillotine CNC
La carrosserie de la machine est entièrement en acier. Tous les accessoires sont soudés au corps de la machine. Elle dispose d'un système de commande numérique (Butler), assurant la grande rigidité et la précision de traitement.

Le système hydraulique intégré, est adopté pour réduire les branchements encombrants de tuyauteries, d'éliminer les fuites d'huile, d'améliorer la stabilité du travail, et à embellir l'esthétique de la machine. Il est fabriqué par des fournisseurs électroniques de renom international tel que l'allemand Bosch… .

Le support arrière en pneumatique est facultatif pour le traitement des tôles longues et fines tout en améliorant la qualité de précision et en réduisant la charge de travail

Les lames avec une bande de coupe à quatre cotés, sont fabriquées en Allemagne. Elles sont plus rigides que les lames de cisaillement basculant.

Un dispositif de programmation automatique est installé pour ajuster l'angle de cisaillement et pour réduire la déformation des pièces, dans le cadre de travail sur des tôles de longueurs différentes.
Le coulisseau à articulation peut être aussi ajusté automatiquement pour réaliser le cisaillage rapide et précis des tôles courtes. Ainsi, il permet d'améliorer la productivité

La grande vitesse d'usinage est permise grâce à la bonne précision des vis à billes des guides linéaires. Elle peut aller jusqu'à plus de 200 mm / s avec une course de plus de 1000mm.

Le système peut ajuster automatiquement le jeu entre les lames supérieures et inférieures pour les matériaux d'épaisseurs différentes. Il permet d'améliorer la qualité de cisaillement

Outre le système de contrôle d'arrêt piloté par ordinateur, la commande de basculement des lames, la détermination de l'angle de cisaillement, sont contrôlées avec précision par un système néerlandais CAD 350.

Fiche technique de la cisaille-guillotine CNC:

VR Spécification	Unité		10001 6/3		10002 6/4		10003 8/3		10004 8/4
Epaisseur	mm	in	6	1/4	6	1/4	8	1/3	8	1/3
Largeur	mm	in	3070	122.8	4070	162.8	3070	122.8	4070	162.8
Courses	min	min	18-48	18-48	15-35	15-35	15-35	15-35	15-35	15-35
Longueur	mm	in	5-1000	0.2-40	5-1000	0.2-40	5-1000	0.2-40	5-1000	0.2-40
Angle de cisaillement	°	°	0.5°-2°	0.5°-2°	1°/2°	1°/2°	1°-2.5°	1°-2.5°	1°-2°	1°-2°
Vitesse	mm/s	in/s	300	12	300	12	300	12	300	12
Vérins à vis sans fin	pièces	pièces	14	14	18	18	14	14	18	18
Capacité du réservoir d'eau	L	Gal	300	78	300	78	300	300	300	78
Poids machine	kg	lb	6150	13530	8050	17710	8500	18700	11000	24200

VR Spécifi cation	Unité		10005 10/3		10006 10/4		10007 12/3		10008 12/4		10009 3/16		10010 4/16
Epaisseur	mm	in	10	3/8	10	3/8	12	1/2	12	1/2	16	5/8	16	5/8
Largeur	mm	in	3070	122.8	4070	162.8	3070	122.8	4050	162	3050	122	4050	162
Courses	min	min	15- 35	15- 35	15- 35	15- 35	15- 35	15- 35	8- 35	8- 35	12- 35	12- 35	12- 35	12- 35
Longueur	mm	in	5-10 00	0.2- 40	5-10 00	0.2- 40	5-10 00	0.2- 40	5-10 00	0.2- 40	5-10 00	0.2- 40	5-10 00	0.2- 40
Angle de cisaill ement	°	°	1°0 - 2.5° 0	1°0 - 2.5° 0	1° -2°	1° -2°	1° -2°	1° -2°	1° -2°	1° -2°	1° -2°	1° -2°	1°-2°	1° -2°
Vitesse	mm/s	in/s	300	12	300	12	300	12	300	12	300	12	300	12
Vérins à vis sans fin	piè ces	piè ces	14	14	18	18	14	14	18	18	14	14	18	18
Capacité du réservoir d'eau	L	Gal	300	78	300	78	300	78	300	78	300	78	300	78
Poids machine	kg	lb	105 00	231 00	125 00	275 00	120 00	264 00	150 00	330 00	140 00	308 00	160 00	352 00
