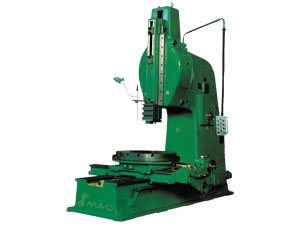

Mortaiseuse verticale (15403)

Mortaiseuse verticale
Caractéristiques de la mortaiseuse verticale
La mortaiseuse verticale est adaptée usinage de la surface verticale de pièce plane ou conique. La machine fonctionne sans bruit grâce à un mécanisme de double manivelle. La machine opère facilement car les avances ou déplacements de la table de travail sont entraînés par un moteur électrique.
Il a une pompe pour la lubrification et le refroidissement de l'outil de coupe et la pièce
Fiche technique de la mortaiseuse verticale

ModèleSpécification	15403	15404
	SL500	SL630
Longueur max de rainure	500mm	630mm
Diamètre de table	1000mm	1120mm
Course transversale de la table	660mm	800mm
Course longitudinale de la table	1000mm	1100mm
Poids max de pièce à travailler	2000kg	2000kg
Distance entre pare-éclat et colonne	1000mm	1120mm
Ajustement vertical de coulisseau	430mm	-
Distance entre table et glissière inférieure	740mm	800mm
Inclinaison de coulisseau (gauche et droite)	+100	+100
Courses de coulisseau (par min.)	9, 12.5, 18, 25, 36, 50	8, 12, 20, 30
Avance long et transversale de la table (mm. par course de coulisseau)	0.1, 0.2, 0.3, 0.4, 0.6, 1.2mm	0.1, 0.2, 0.32, 0.54, 0.8, 1.3mm
Rotation de la table (min par course de coulisseau)	3', 6', 9', 12', 18', 36' dr/per	3', 6', 9'36", 16'12", 24',29' dr/per
Capacité max de travail	1600N	2000N
Moteur avance rapide	1.5kw 1440r.p.m	1.5kw 1440r.p.m
Moteur principal	7.5kw 1440r.p.m	10kw 1440r.p.m
Moteur pompe de refroidissement	0.125kw 2800r.p.m	0.125kw 2800r.p.m
Poids net	10.3t	11t
Dimensions hors tout (L x l x H)	3480 x 2085 x 3307mm	3580 x 2390 x 3660mm
Modèles antérieurs	B5050A	BA5063
