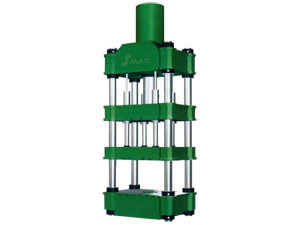

Presse hydraulique d'emboutissage profond

Presse hydraulique d'emboutissage profond
Fiche technique de la presse hydraulique d'emboutissage profond

			11801	11802	11802-1	11803	11803-1	11805	11806
Articles		Unité	YAN28 -63/100	YAN28 -100/150	YAN28 -150/200	YAN28 200/300	YAN28 -220/315	YAN28 -315/400	YAN28 -400/600
Force nominale		kN	1000	1500	2000	3000	3150	4000	6000
Force emboutissage		kN	630	1000	150	2000	2200	3150	4000
Force décochage		kN	190	190	400	400	400	800	630
Force de serre flan		kN	300	500	630	800	1000	1000	2000
Pression de liquide		MPa	25	25	25	25	25	25	25
Avance d'emboutissage		mm	600	600	700	800	800	800	800
Avance de serre flan		mm	250	250	250	400	350	400	720
Avance de décochage		mm	200	250	250	350	350	-	400
Points d'emboutissage		mm	1000	1200	1300	1400	1560	1500	2190
Points par serre flan		mm	600	750	900	720	820	1000	1300
Zone table		mm2	720 x 580	800 x 800	1000 x 900	980 x 900	1120 x 1120	1260 x 1200	1250 x 1250
	Accélé ration rapide	mm/s	100	100	100	100	100	100	100
	décélé ration	mm/s	20	20	20	20	20	20	16
	Pres sage	mm/s	10~ 20	10~ 20	10~ 20	10~ 20	10~20	10	10~ 16
Vitesse	Retour	mm/s	100	100	100	135	100	100	100
	serre flan	mm/s	95	95	60	60	90	90	100
	Retour	mm/s	220	220	180	180	200	200	200
Dimension machine	L-R	mm	2500	2300	3800	3800	3800	4500	4300
	F-B	mm	1500	900	1800	1800	1800	2800	2315
	Hauteur sur sol	mm	3200	3600	4400	4600	4400	4600	5240
Moteur		kW	11	15	22	37	37	37	37
Poids total		kg	6000	8000	10000	13000	15000	17000	41000
Modèles antérieurs			YQ28- 63/100	YQ28- 100/150	YQ28- 150/200	YQ28- 200/300	YQ28- 220/315	YQ28- 315/400	YQ28- 400/600
