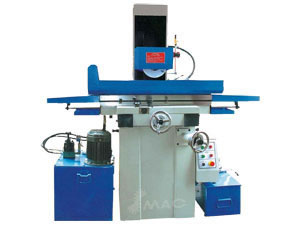

Rectifieuse manuelle

Rectifieuse manuelle
Fiche technique de la rectifieuse manuelle :

			13807	13808	13809	13810
Paramètres principaux		Unit	MSG618	MSG818	MSG250	MSG230
Dimension max de pièce à travailler (L x l x H)		mm	500 x 190 x 335	540 x 220 x 450	540 x 240 x 490	520 x 240 x 490
Long max de meulage		mm	550	520	540	520
Largeur max de meulage		mm	190	220	240	230
Distance entre table et broche centrale		mm	335	450	490	460
Charge max.		kg	200	180	250	230
Dimension table (L x l)		mm	460 x 180	480 x 200	540 x 250	520 x 230
Nombre de rainures		mm x n	12 x 1	12 x 1	12 x 1	14 x 1
Vitesse de travail		m/min	3-23	3-23	3-23	3-23
Avance transversale manuelle		mm	0.02/Graduation	0.02/Graduation	0.02/Graduation	0.02/Graduation
			2.5/révolution	2.5/révolution	2.5/révolution	2.5/révolution
Avance verticale manuelle		mm	0.01/Graduation	0.01/Graduation	0.01/Graduation	0.01/Graduation
			1.25/révolution	1.25/révolution	1.25/révolution	1.25/révolution
Taille de la meule (dia. x largeur x alésage)		mm	200 x 16 x 31.75	200 x 16 x 31.75	200 x 16 x 31.75	200 x 16 x 31.75
Vitesse de broche	50Hz	rpm	2850	2850	2850	2850
Moteur de broche		KW	1.1	1.1	1.1	1.1
Pompe d'arrosage		KW	0.4	0.4	0.4	0.4
Résolution		mm
Dimension machine (L x l x H)		mm	1550 x 1060 x 1590	1680 x 1140 x 1800	1800 x 1400 x 1800	1600 x 1400 x 1850
Dimension avec emballage (L x l x H)		mm	1060 x 1170 x 1870	1140 x 1280 x 1960	1960 x 1630 x 1870	1650 x 1450 x 1870
Poids net/brut		T	0.75 0.65	0.80 0.70	0.90 1.00	0.80 0.90
Modèle antérieur			M618A	M818A	m250	m230
