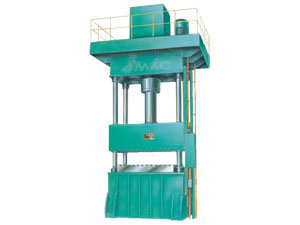

Presse hydraulique double effet

Presse hydraulique double effet

Utilisation de la presse hydraulique double effet
Elle est conçue pour tout travail d'emboutissage, de cintrage, de formage et de bordage.
Le type d'armature à quatre colonnes lui permet d'assurer un arrangement compact avec un rapport performance/prix élevé. Elle est dotée d'une grande rigidité et de précision. Le système hydraulique de contrôle est équipé d'un dispositif de soupapes intégré pour garantir la fiabilité et durabilité de la machine. Risque de fuite d'huile réduit.
Système électrique contrôlé par unité importée PLC, avec les caractéristiques d'excellente sensibilité, fiabilité et flexibilité d'actions.
Elle dispose de trois modes de fonctionnement: ajustement, arcade et automatique.
Les commandes sont affichées sur le panneau de configuration

Fiche technique de la presse hydraulique double effet

			11701	11702	11708	11712	11716	11717	11718	11719
Article		Unité	YAN27 -63	YAN27 -100	YAN27 -200	YAN27 -315	YAN27 -500(1)	YAN27 -500(2)	YAN27 -630	YAN27 -1000
Presse nominale		KN	630	1000	2000	3150	5000	5000	6300	10000
Effort de contre pression		KN	180	260	480	630	1000	1000	1250	1250
Force de coussinet		KN	200	300	600	1250	1600	1600	2500	3000
Pression de liquide		MPa	25	25	25	25	25	25	25	25
Avance	glissière	mm	450	700	710	800	900	900	1000	1400
	coussinet	mm	180	300	250	300	350	300	400	350
Points		mm	900	1000	1120	1250	1500	1500	1600	2300
Vitesse glissière	descen dant	mm/s	120	150	100	100	140	100	100	100
	Pres sage	mm/s	11-15	20	6-15	6-12	5-15	8	6-14	13
	Retour	mm/s	130	80	80	60	70	90	65	60
Table Dimensions	L-R	mm	560	720	1000	1250	1400	2200	2600	2500
	F-B	mm	500	580	900	1120	1400	1400	1750	2000
Dimension coussinet	L-R	mm	310	470	800	900	1100	1700	1950	2000
	F-B	mm	300	430	630	800	1100	900	1200	1500
Hauteur de la table à partir du sol		mm	750	750	500	600	500	500	500	0
Puissance totale de moteur		KW	11	11	22	22	45	45	45	90
Poids total		Kg	4200	6500	14200	18000	29500	41000	77000	102000
Dimension totale	L-R	mm	1420	1960	2698	3018	4120	4750	5222	5800
	F-B	mm	1265	1620	2530	2530	3600	3800	3785	6050
	Hauteur sur sol	mm	2698	3250	4110	4560	5545	5545	5970	8098
	Profon deur sous sol	mm		300	800	1000	1200	1000	1400	2400
