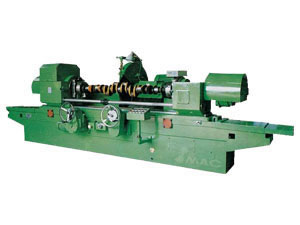

Affûteuse de vilebrequin

Affûteuse de vilebrequin

Caractéristiques de l'affûteuse de vilebrequin
Il est conçu pour rectifier les vilebrequins sur les moteurs de voitures, bateau etc.
Fiche technique de l'affûteuse de vilebrequin

Modèles Spécifications		Unit	14201	14203	14205	14208
			MQ8260A	MQ8260A/1 x 18 MQ8260B	MQ8260A/1 x 20 MQ8260C	MQ8240A
Diam et longueur max de pièce à travailler		mm	580 x 1600	580 x 1800	580 x 2000	400 x 750
Capacité	Diamètre max en dessus de la table	mm	580	580	580	400
	Diamètre de pièce avec lunette mobile	mm	30 - 100	30 - 100	50 - 120	20 - 110
	Coup de vilebrequin	mm	110	110	120	60
	Longueur max de pièce avec mandrin à 3 mors	mm	1400	1400	1800	630
	Distance entre pointes	mm	1600	1600	2000	750
	Poids de pièce	kg	120	120	150	30
Poupée fixe	Hauteur de pointes	mm	300	300	300	200
	Vitesse de travail	rpm	25, 45, 95	25, 45, 95	30, 45, 65, 100	40, 80
Poupée porte meule	Course transversale	mm	185	185	185	150
	Avance rapide transversale	mm	100	100	100	100
	Avance transversale manuelle.	mm	1	1	1	1
	Avance transversale par grade	mm	0.005	0.005	0.005	0.005
Meule affûteuse	Vitesse broche porte meule	rpm	740, 890	740, 890	740, 890	890
	Vitesse meule périphérique	m/sec	25.6-35	25.6-35	25.6-35	35
	Dimension meule	mm	900 x 32 x 305	900 x 32 x305	900 x 32 x 305	750 x 32 x 305
Table	Course de la table pour un tour Table	mm	5.88	5.88	5.88	14
	fine	mm	1.68	1.68	1.68	1.55
	Pivotement de la table (cône 18/100)		5°	5°	5°
	Pivotement de la table par grade (cône 1:50)		10Ó	10Ó	10Ó
Capacités des moteurs		kw	9.82	9.82	11, 12	6.92
dimensions totales (L x l x H)		mm	4166 x 2037 x 1584	4166 x 2037 x 1584	4900 x 2037 x 1584	2860 x 1960 x 1650
Poids		kg	6000	6000	7000	4800
Précision de travail	Ovalisation (nouvelle norme)		0.005	0.005	0.005	0.0025
	Cylindricité		0.01	0.01	0.01	0.005
	Rugosité en Ra		0.32	0.32	0.32	0.32
Accessoires principaux	Mandrins 2 pièces		√	√	√	√
	Meule de dressage 1 pièces		√	√	√	√
	Lunette fixe (w. 30mm) 1 pièce		√	√	√
	Arbre d'équilibrage de meule 1 pièce		√	√	√	√
	Pince 1piece		√	√	√	√
	Adaptateur de meule 1piece		√	√	√	√
	Toc d'entraînement 1 pièce		√	√	√	√
	Alignement vertical (largeur 28mm) 1 pièce		√		√	√
	Alignement horizontal (largeur 28 mm) 1 pièce		√		√	√
Accessoires optionnels	Banc d'équilibrage
	Dispositif de mesurage de profondeur
	Dressage de pointe
	Alignement vertical (largeur 15mm 10mm)) 1 pièce			√
	Alignement horizontal (largeur 15mm 10mm) 1 pièce			√
	Lunette fixe (largeur 15mm 10mm)			√
	Dispositif de centrage			√
	Polisseuse de vilebrequin
	Affichage numérique
	Contre poupée pneumatique
