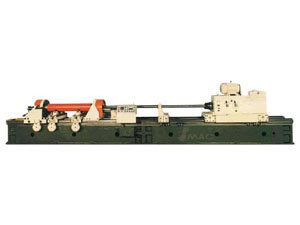

Machine à roder

Machine à roder

Application de la machine à roder
Cette machine est un équipement spécialisé pour rodage de la partie profonde d'une pièce cylindrique comme les bouteilles d'huile ou à eau et bien d'autres. La précision de l'usinage peut aller jusqu'à plus de IT7 avec une rugosité Ra0.2 de 0.4 m.. Il peut aussi rectifier les cônes et de l'ellipticité de pièces à usiner.
Un dispositif de contrôle automatique est utilisé pendant son mouvement de rodage. Il permet d'assurer une haute précision d'usinage et diminuer l'intensité du travail.
La pièce à travailler est maintenue à une pression constante au cours de rodage.
Il possède une caractéristique à haut rendement et forte capacité de coupe.
Il peut effectuer un rodage d'envergure pour une qualité d'emboutissage à froid de tuyauterie en acier.
Le traitement traditionnel de rodage est simplifié par l'utilisation de cette machine. La productivité est grandement augmentée. La tête de rodage peut être faite en acier.

Système de refroidissement de cette machine adopte une méthode de filtrage à trois étapes pour assurer la compensation de liquide de refroidissement. La machine est contrôlée par le système d'exploitation électrique. Il est facile, sûr et fiable en fonctionnement. C'est un équipement idéal pour l'usinage automatique des pièces à noyau profond.
Fiche technique de la machine à roder

SPECIFICATIONS	17603	17604
	2m2125	2m2135
Diamètre de rodage	40-250mm	80-350mm
Profondeur de rodage max	12000mm	12000mm
Plage de serrages des pièces à travailler	50-350mm	100-420mm
Hauteur du système central	350mm	350mm
Plage de vitesse de poupée fixe	25-400rpm	15-240rpm
Vitesse du système alternatif hydraulique	5-25m/min	5-25m/min
Vitesse d'usinage (constante)	-	10r/min
Débit pour le système alternatif hydraulique	100L/min	100L/min
Pression max du système alternatif hydraulique	5MPa	6.3MPa
Débit d'écoulement pour la tête de rodage	12.5L/min	12.5L/min
Pression maximale de la tête de rodage	6MPa	6MPa
Volume du système hydraulique	200L	560L
Débit du liquide refroidissant pour moteur	100L/min	200L/min
Volume du réservoir de refroidissement	950L	1200L
Capacité de réfrigération	-	12000kcaph
Moteur pour boite de forage	11kw	15kw
Moteur pour rotation de la pièce à travailler	-	4kw
Moteur pour système alternatif	11kw	11kw
Moteur pour tête de rodage	1.1kw	1.5kw
Moteur de la pompe à refroidissement	0.25kw	0.45kw
Moteur pour refroidissement	-	3.7kw
