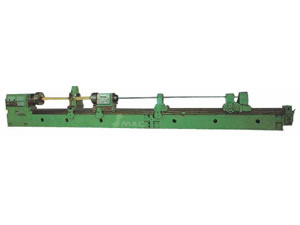

Aléseuse à trous profonds

Aléseuse à trous profonds

Fiche technique de l'aléseuse à trous profonds :

SPECIFICATION		14712	14713	14714	14715
		DDB25	DDB35	DDB50	DD20
CAPACITES	Diamètre de rodage	250mm	305mm	550mm	200(80mm) perçage
	Profondeur de rodage max	1000-8000mm		1200mm	1000-8000mm
	Plage de serrages des pièces à travailler	60-330mm	220-450mm	345-750mm	10-280mm
Broche	Hauteur entre broche et banc	350mm	450mm	625mm	350mm
	Diamètre d'alésage conique	75mm		130mm	75mm
	Alésage conique	85mm 1:20		M »trique140#	-
	Vitesses de broche	40-500r/min 11 types		3.15-315r/min 21Kinds	61-1000
Avances	Plage des avances rapides (illimitées)	5-1000mm/min
	Avance rapide de chariot	2m/min			-
Moteurs	Moteur principal	30kw			59.6
	Moteur pompe hydraulique	1.5kw
	Moteur avance rapide	3kw
	Moteur de l'avance	4kw
	Moteur de la pompe à refroidissement	5.5kw 4group	5.5kw 3group
Autres	Pression pour système hydraulique	2.5MPa	0.36MPa		2.5MPa
	Débit du liquide refroidissant pour moteur	100 200 300 400 L/min	300 600 900L/min		100 200 300 400 L/min
	Pression du système hydraulique	6.3MPa			-
Modèle antérieur		T2225	T2235	T2250	T2120

Modèles	T2225			T2235			T2120
Longeurs Données techniques	Encombre ment L x lx H	Poids net (t)	Poids brut (t)	Encombre ment L x l x H	Poids net(t)	Poids brut (t)	Encombre ment L x lx H	Poids net (t)	Poids brut(t)
1000mm	7948 x 3150 x 1550	12	13	7948 x 3500 x 1850	12.7	13.6	7948 x 2893 x 1550	11.8	12.9
2000mm	9948 x 3150 x 1550	14.5	15	9980 x 3500 x 1850	15.1	16.4	9948 x 2893 x 1550	13.5	14.8
3000mm	11948 x 3150 x 1550	16.3	17	11980 x 3500 x 1850	16.8	18.2	9948 x 2893 x 1550	15.2	16.8
4000mm	13948 x 3150 x 1550	18.8	20	13980 x 3500 x 1850	19.1	20.7	13948 x 2893 x 1550	17.6	19.2
5000mm	15948 x 3150 x 1550	20.6	22	15980 x 3500 x 1850	21.1	22.5	15948 x 2893 x 1550	19.3	20.8
6000mm	17948 x 3150 x 1550	22.5	23	17980 x 3500 x 1850	22.5	24.4	17948 x 2893 x 1550	21.3	23.3
7000mm	19948 x 3150 x 1550	24.5	25	19980 x 3500 x 1850	24.2	26.2	19948 x 2893 x 1550	23.3	25.3
8000mm	21948 x 3150 x 1550	26.2	28	21980 x 3500 x 1850	26.4	29.6	21948 x 2893 x 1550	25.3	27.3
