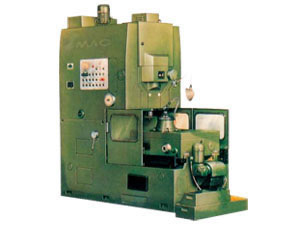

Tailleuse d'engrenages

Tailleuse d'engrenages
Fiche technique de la tailleuse d'engrenages:

Model Spécification		Unité	15713	15714	15715
			Y5132	YP5150A	YMP5150A
Distance entre le nouvel écart		mm	320 400	500 900
module max d'engrenage		mm	6	8
Largeur max d'engrenage		mm	70	125
Course max de la broche		mm	84	140
Course de la lame par minute		avance/ min	160-800	100-600
Avances circulaire par course (avec lame Φ75mm )		mm	0.2-0.46	0.15-0.6
Moteur principal	Puissance	KW	3.5	4
	Vitesse	rpm	71	1430
Dimension totale (L x W x H)		mm	2370 x 1670 x 2440	2070 x 1260 x 2210
Poids net		kg	6500	6000

Modèles Spécifications	Unit	15707	15708	15709	15710	15711
		Y4216	YW4232	YW4232	YW4232C	YD4250
Distance entre nouvel écart	mm	160	320		320	500
Module max de pièce à travailler	mm	4	8		6	8
Largeur max de pièce à travailler	mm	60	40		32	60
Diamètre de lame arasage	mm	240	240		270	240
Diamètre de coupe	mm	63.5	63, 50		63.5	63.5
Distance entre table et lame	mm	170	275		270	350
	mm	98	115		125	150
Distance max entre pointes	mm	400	500		400	500
Basculement de la tête	mm	80	90		100	100
Course max de la table		30	30		30	30
Vitesse de broche	r/min	59, 742, 91, 114, 179, 225, 286, 347	55-270/8 étapes		80-250/6 étapes
Avance axiale rapide	mm/min	200-300	12-300, 8-190/15 étapes		En continu
Puissance de moteur principal	kw	2.2	3		2.2
	r/min	1420	1380		900
Dimensions hors tout (L x l x H)	mm	1600 x 2115 x 1600	1550 x 1720 x 2200		1160x1500x2165	139x1600x2325
Poids net	T	2	4.8		3	4
