Tour à banc rompu

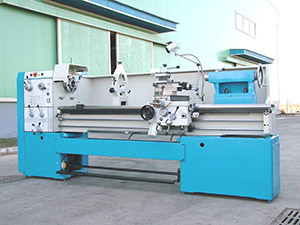

Tour à banc rompu (alésage de broche Φ80mm)

Caractéristiques du tour à banc rompu (alésage de broche Φ80mm)
Large plateau
Glissière de banc trempée et rectifiée pour une bonne stabilité et précision.
Broche principale dynamique
Filetages au choix (système métrique ou en pouce),
Volant de manœuvre à droite ou à gauche,
Multiples voltages et fréquences avec ou sans système de protection au norme européenne et système de course rapide

Accessoires standard du tour à banc rompu (alésage de broche Φ80mm)
Mandrin : 3 mors 250mm
Plateau pousse-toc
Pointe et bague guide
Réservoir d'huile
Clés de serrage
Opération manuelle

Accessoires optionnels du tour à banc rompu (alésage de broche Φ80mm)
Lunettes
Lunettes à suivre
Mandrin : 4 mors (Φ320mm)
Plateau à trou
Vis mère
Pointe vive
Appareil de retombée dans le filets
Tourelle longitudinale
Pointe vive
Porte outils à changement rapide
Outils d'alésage
Tourelle automatique à 4 positions longitudinale

Fiche technique du tour à banc rompu (alésage de broche Φ80mm)

MODELE		12701	12702	12703
		LY6 1/2 40C	LY6 1/2 50C	LY6 1/2 60C
CAPACITES	Diamètre maximum sur le banc	440mm (16")	500mm (20")	600mm (24")
	Diamètre admissible au dessus de chariot	225mm (9")	325mm (13")	360mm (14")
	Distance entre pointes	1000, 1500, 2000mm
	diam max admissible dans rompu	530mm (21")	630mm (25")	730mm (29")
	Ecartement effectif	260mm (10 1/4")
	Largeur du banc	330mm (13")
Poupée fixe	Alésage de broche	80mm (2 3/5")
	Nez de broche	ISO-C8 or ISO-D8
	Cône de broche	métrique 85mm
	vitesses de broche (nombre)	24-1600rpm (15 filets)
Avances	Plage de filetages métriques	0.5-28mm (66 filets)
	Plage de filetages en pouce	1-56pouces (66 filets)
	Plage de modules à filetage	0.5-3.5mm (33 filets)
	Plage de filetage diamétral	8-56D.P (33 filets)
	Plage des avances longitudinales	0.072-4.038mm/rev (0.0027-0.15 pouces /rev) (66 filets)
	Plage des avances transversales	0.036-2.019mm/rev (0.00213-0.075 pouces/rev) (66 filets)
	Course max de chariot	5m/min (16.4 ft/min)
	Vis mère : diamètre du filets	35mm/6mm or 35mm/1/4"
Chariot	Course transversale	300mm (13")
	Course de chariot porte outil	130mm (5")
	Taille de section transversal corps d'outil	20 x 25mm (1 x 6/8pouces)		25 x 25mm
Fourreau	Cône de fourreau	Morse No.5
	Diamètre de fourreau	75mm (23/5")
	Course de fourreau	120mm (43/4")
MOTEUR	Moteur principal	4.0kw or 5.5kw or 7.5kw		7.5kw
	Moteur de pompe de refroidissement	0.125kw
	Commande de déplacement rapide	0.12kw
Dimension avec emballage (L x W x H)
Distance entre axes 1000mm		2420 x 1150 x 1800mm (96 x 46 x 71in.)
1500mm		2920x 1150 x 1800mm (115 x 46 x 71in.)
2000mm		3460 x 1150 x 1800mm (137x 46 x 71in.)
Poids net/ Poids brut (Kg)
Distance entre axes 1000mm		1640/2290kg	1700/2350kg	1800/2500kg
1000mm		1850/2550kg	1910/2610kg	2010/2760kg
1000mm		2090/2860kg	2150/2920kg	2250/3070kg
Modèles antérieurs		CD6 1/2 40C	CD6 1/2 50C	CD6 1/2 60C
