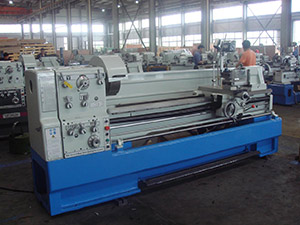

Tour à banc rompu

Tour à banc rompu

Caractéristiques du tour à banc rompu :
Glissière de banc à haute fréquence trempée par induction et rectifiée avec précision.
Tableau de contrôle électrique en norme européenne disponible en cas de besoin

Accessoires optionnels du tour à banc rompu :
Eclairage
Porte outils à changement rapide
Queue de montage
Mandrin : 4 mors (Φ320mm)
Plateau de fixation à trou
Vis mère
Pointe vive

Accessoires standard du tour à banc rompu :
Mandrin : 3 mors (Φ160mm)
Bague guide M. T. 6/4
Bague guide M. T. 7/5
Contre pointe M. T. #5
Boite à outil et divers outillages
Pointes
Lunettes à suivre
Système de refroidissement
Pare paille

Fiche technique du tour à banc rompu :

	22603	22604	22605	22606
Spécifications	L6241	L6246	L6251	L6256
Diamètre maximum sur le banc	410mm	460mm	510mm	560mm
Diamètre max au dessus de chariot	224mm	274mm	300mm	350mm
Hauteur de pointe sur le banc	640mm	690mm	738mm	788mm
Distance entre pointes	1000/1500mm		1500/2000mm
Alésage de broche	58mm		80mm
Alésage conique	M. T. #6		M. T. #7
Plage de vitesses de broche	25-2000rpm.		25-1600rpm.
Plage des avances longitudinales	0.03-1.7 mm/rev.		0.059-1.646 mm/rev.
Plage des avances transversales	0.014-0.784Mm/rev.		0.020-0.573Mm/rev.
Plage de filetages métriques	0.1-14mm		0.2-14mm
Plage de filetages en pouce	2-112 TPI		2-112 TPI
Plage de filetage diamétral	4-112D.P.		4-112D.P.
Plage de module à filetage	0.1-7M.P.		0.1-7M.P.
Alésage conique de contrepointes	M. T. #4		M. T. #5
Puissance du moteur	4kw/5.5kw		7.5kw
Modèles anterieurs	C6241	C6246	C6251	C6256

Dimensions et poids avec emballages du tour à banc rompu :

Types de tour	Emballages	Poids net	Poids brut
L6241 x 1000	2250 x 1120 x 1700mm	1670kg	1980kg
L6241 x 1500	2800 x 1120 x 1700mm	1970kg	2320kg
L6246 x 1000	2250 x 1120 x 1730mm	1720kg	2045kg
L6246 x 1500	2800 x 1120 x 1700mm	2020kg	2385kg
L6251 x 1500	2960 x 1130 x 1820mm	2335kg	2700kg
L6241 x 2000	2800 x 1130 x 1820mm	2685kg	3070kg
L6256 x 1500	2250 x 1130 x 1820mm	2370kg	2740kg
L6256 x 2000	3460 x 1130 x 1820mm	2720kg	3110kg
