Tour à banc rompu

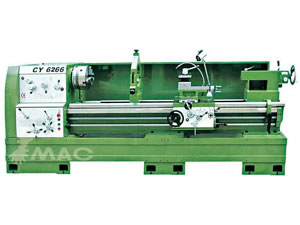

Tour à banc rompu (alésage de broche Φ103mm)

Caractéristiques du tour à banc rompu (alésage de broche Φ103mm)
Glissière de précision
Norme européenne
Limiteur de couple sécurisé pour vis mère
Limiteur de couple à friction sécurisé pour barre de chariotage
Système de course rapide (optionnel)
Broche principale supportée à deux niveaux par roulements à rouleau conique.

Accessoires optionnels du tour à banc rompu (alésage de broche Φ103mm)
Lunettes
Lunettes à suivre
Mandrin : 4 mors (Φ320mm)
Plateau à trou
Vis mère
Pointe vive
Appareil de retombée dans le pas
Tourelle longitudinale
Pointe vive
Porte outils à changement rapide
Outils d'alésage
Tourelle automatique à 4 positions longitudinale

Accessoires standard du tour à banc rompu (alésage de broche Φ103mm)
Mandrin : 3 mors 250mm
Plateau pousse-toc
Pointe et bague guide
Réservoir d'huile
Clés de serrage
Opération manuelle

Fiche technique tour à banc rompu (alésage de broche Φ103mm)

Spécifications			22606-1	22606	22607	22608
			LY6 1/2 50Y	LY6 1/2 60Y	LY6 1/2 66Y	LY6 1/2 80Y
	Diamètre maximum sur le banc		500 (24")	600 (24")	660 (26")	800 (32")
CAPACITES	Diamètre admissible au dessus de chariot		275mm	375mm	435mm	545mm
	diamètre maximal admissible dans le rompu		700mm (31 1/2")	800mm (31 1/2")	860mm (33 4/5")	1000mm (39")
	Ecartement effectif		280mm (11")
	Long max pièce à travailler		1000mm (39 1/3") 1500mm (59") 2000mm (78 3/4") 3000mm (118")
	Largeur du banc		400mm (16 1/4")
	Nez de broche		ISO-C11 or ISO-D11
	Alésage de broche		Φ103mm (4")
Poupée fixe	vitesses de broche (nombre)		9-1275rpm/18, 16-81rpm/6
	Course de chariot porte outil		110mm
	Course max de chariot transversal		325mm
Avances	vis mère		12mm or 2TPI
	Outil de coupe		32 x 32mm
	Plage des avances longitudinales		72kinds 0.073-4.066mm/rev
	Plage des avances transversales		72kinds 0.036-2.033mm/rev
	Plage de filetages métriques		72kinds 0.5-112mm/rev
	Plage de filetages en pouce		72kinds 56-1/4 t/inch
	Plage de modules à filetage		36inds 0.5-7mm
	Plage de filetage diamétral		36kinds 56-4Dp
Chariot	Diamètre de fourreau		Φ90mm
	Cône Morse de fourreau		Morse No.6
	Course de fourreau		150mm
	Plage ajustement transversal		10mm
Fourreau	Moteur principal		7.5kw 11kw as optionnel
	Alimentation course rapide		250w
MOTEUR	Alimentation électrique pompe de refroidissement		90w
	Alimentation centrale		220V, 380V, 420V (50Hz, 60Hz)
Dimension avec emballage (L x W x H)	1000mm		2820 x 1300 x 2100mm
	1500mm		3320 x 1300 x 2100mm
	2000mm		3820 x 1300 x 2100mm
	3000mm		4820 x 1300 x 2100mm
N.W / G.W	1000mm	2900/3500kg			3000/3500kg	3150/3750kg
	1500mm	3150/3750kg			3250/3850kg	3400/4000kg
	2000mm	3400/4050kg			3500/4150kg	3650/4300kg
	3000mm	3800/4450kg			3900/4550kg	4050/4700kg
Modèles antérieurs		CY6 1/2 50		CY6 1/2 60	CY6 1/2 66	CY6 1/2 80
