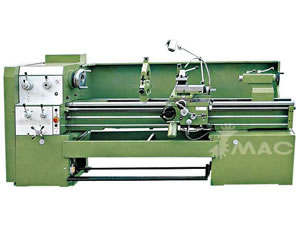

Tour à banc rompu (alésage de broche Φ65mm)

Caractéristiques du tour à banc rompu (alésage de broche Φ65mm)
Glissière de banc rectifiée avec précision.
Standard européen, boite de vitesse automatique
Limiteur de couple sécurisé pour vis mère
Limiteur de couple à friction sécurisé pour barre de chariotage
Système de course rapide (optionnel)
Broche principale supportée à deux niveaux par roulements à rouleau conique.

Accessoires optionnels du tour à banc rompu (alésage de broche Φ65mm)
Pointes
Lunettes à suivre
Mandrin : 4 mors (Φ320mm)
Plateau de fixation à trou
Vis mère
Pointe vive
Appareil de retombée dans le pas
Tourelle longitudinale
Pointe vive
Porte outils à changement rapide
Outils d'alésage
Tourelle automatique à 4 positions longitudinale

Accessoires standard du tour à banc rompu (alésage de broche Φ65mm)
Mandrin : 3 mors 250mm
Plateau pousse-toc
Pointe et bague guide
Réservoir d'huile
Clés de serrage
Opération manuelle

Fiche technique du tour à banc rompu (alésage de broche Φ65mm)

MODELE 12705 12706 12708 12709
LY6 1/2 36B LY6 1/2 40B LY6 1/2 50B LY6 1/2 60B
Capacités Diamètre maximum sur le banc 360mm (14") 400mm (16") 500mm (20") 600mm (24")
Diamètre admissible au dessus de chariot 185mm (7 1/4") 225mm (9") 325mm (13") 360mm (14")
Distance entre pointes 1000, 1500, 2000mm
diamètre maximal admissible dans le rompu 490mm (20") 530mm (21") 630mm (25") 730mm (29")
Ecartement effectif 260mm (10 1/4")
Largeur du banc 7.5kw 330mm (13") 330mm (13")
Poupée fixe Alésage de broche 65mm (2 3/5")
Alésage conique ISO-C6 or ISO-D6
Cône de broche métrique 70mm
vitesses de broche (nombre) 22-1800rpm (15 pas)
Avances Plage de filetages métriques 0.5-28mm (66 pas)
Plage de filetages en pouce 1-56inch (66 pas)
Plage de modules à filetage 0.5-3.5mm (33 pas)
Plage de filetage diamétral 8-56D.P (33 pas)
Plage des avances longitudinales 0.072-4.038mm/rev (0.0027-0.15 inch/rev) (66 pas)
Plage des avances transversales 0.036-2.019mm/rev (0.00213-0.075 inch/rev) (66 pas)
Course max de chariot 5m/min (16.4 ft/min)
Vis mère : diamètre du pas 35mm/6mm or 35mm/1/4"
Chariot Course transversale 300mm (13")
Course de chariot porte outil 130mm (5")
Taille de section transversal corps d'outil 20 x 20mm 20 x 25mm (1 x 6/8inch) 25x 25mm
Fourreau Cône de fourreau Morse No.5
Diamètre de fourreau 75mm (23/5")
Course de fourreau 120mm (43/4")
Moteur Moteur principal 4.0kw or 5.5kw or 7.5kw 5.5kw or 7.5kw
Moteur de pompe de refroidissement 0.125kw
Commande de déplacement rapide 0.12kw
Dimension avec emballage (L x W x H)
Distance entre axes 1000mm 2420 x 1150 x 1800mm (96 x 46 x 71in.)
1500mm 2920x 1150 x 1800mm (115 x 46 x 71in.)
2000mm 3460 x 1150 x 1800mm (137x 46 x 71in.)
Poids net/Poids brut (Kg)
Distance entre axes 1000mm 1520/2170kg 1560/2210kg 1600/2250kg 1640/2290kg
1000mm 1750/2390kg 1770/2410kg 1830/2470kg 1870/2530kg
1000mm 2010/2780kg 2070/2820kg 2130/2860kg
Modèles précédents CD6 1/2 36B CD6 1/2 40B CD6 1/2 50B CD6 1/2 60B
