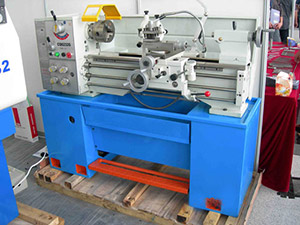

Tour parallèle conventionnel

Tour parallèle conventionnel (12502)

Caractéristiques du tour parallèle conventionnel :
Banc trempé par induction et rectifié avec précision.
Broche protégée avec roulement à rouleaux de précision.
Broche principale trempé et en acier de bonne qualité.
Levier de vitesse facile à modifier.
Ecartement entre pointes valables pour largeurs variées de pièces à travailler.
Plage de vitesses de broche 70-2000RPM.
Longueur de broche valable en 2 modèles.
Boite des avances et du filetage à lecture directe.
Broche à fixation camlock ASAD1-4.
La cabine est optionnelle selon votre demande.

Accessoires spéciaux du tour parallèle conventionnel :
1. Mandrins : 4 mors à 8" (F200mm)
2. Plateau à trous : 12" (F300mm)
3. Lunette fixe
4. Lunette à suivre
5. Pédale de frein
6. Système de refroidissement
7. Eclairage
8. Cabine

Accessoires standard du tour parallèle conventionnel :
1. Bague Guide : MT5/3
2. Broche principale : MT5/3
3. Pointe vive : MT3
4. Mandrins : 3 mors à 6" (F160mm)
5. Tourelle porte outil
6. Réservoir d'huile

Fiche technique du tour parallèle conventionnel :

Modèle	12502	12503
Précisions	BL0632B	BL0636B
Diamètre maximum sur le banc	13" (330mm)	14" (360mm)
Ecartement des pointes	183/4"(476mm)	197/8(508mm)
Diamètre de passage de broche	71/4" (185mm)	81/2"(215mm)
Largeur du banc	73/8" (186mm)
Longueur maximale de la pièce à travailler	30"(750mm)/40"(1000mm)
Nez de broche	D1-4
Alésage de broche	11/2"(Ф38mm)
Cône morse	No.5
Séquence de variation des vitesses	8
Plage de vitesses de broche	70-2000r/min
Filetage en pouce	40-21/4 T.P.I/20
Filetage métrique	0.45-10mm/28
Plage des avances longitudinales	0.0013-0.0173in/r (0.26-0.348mm/r)
Course de chariot porte-outil	35/8"(95mm)
Cône de contre pointe	No.3
Moteur électrique	2HP(1.5KW)11v or 220V (1ph)
Poids net/Poids brut (1000mm)	495/595kg	510/610kg
Modèles précédents	C0632B	C0636B
