Rectifieuse cylindrique

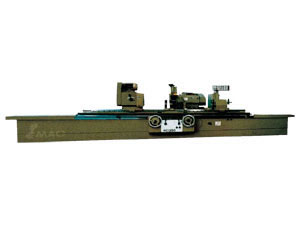

Rectifieuse cylindrique (CG50B/UCG50B)

Rectifieuse cylindrique
Ce type de machine-outil est destiné à usiner le pourtour de cylindre et pièces coniques avec une précision de travail IT5 et IT6.
La course longitudinale de la table est entraînée hydrauliquement, ou par volant manuel.
L'avance rapide, le recul de la poupée porte meule, système de lubrification de la glissière de la table et la vis mère, sont entraînés hydrauliquement.
Accessoires standard de la rectifieuse cylindrique
Dispositif pour évaluation rugosité superficielle
Réservoir de refroidissement
Toc d'entraînement
Dispositif d'équilibrage de meule
Cale
Accessoires optionnels de la rectifieuse cylindrique
Meule de dressage interne (alésage)
Volant d'équilibrage
Fiche technique de la rectifieuse cylindrique

SPECIFICATION CG50B/UCG50B
Spécification (mm) Avec emballage (mm) Poids net (kg) Poids brut (kg)
L W H
500x 1500 5650 2400 2120 8000 9500
500x 2000 5650 2400 2120 9000 10500
500x 3000 7500 2400 2120 11000 13000
Diamètre de la tête de meule Avec lunette mobile mm Max 200
mm Min 30
Sans lunette mobile mm Max 500
mm Min 30
Poids max pièce à travailler kg 1000
Centre élevé mm 270
Distance entre pointes mm 1500 (ME1350 x 1500)
mm 2000 (ME1350 x 2000)
mm 3000 (ME1350 x 3000)
Course longitudinale max de la table mm 1600 (ME1350 x 1500)
mm 2090 (ME1350 x 2000)
mm 3090 (ME1350 x 3000)
Meule de travail Vitesse du volant m/s 35
Vitesse de broche r/min 892
Vitesse rapide et recul mm 100
Avance max mm 410
Meule Max mm 750 x 75 x 305
Min mm 535 x 75 x 305
Table Morse M6
Contre poupée Morse M6
Moteur de contre poupée kW 15
Puissance du moteur central kW 19.85
Caractéristique général
Avance de la contre poupée 70 Manuelle minimale 0.0025
Avance automatique périodique Oui Volant de dressage et compensation Manuelle
Précision de travail
Ovalisation mm 0.0025
Uniformité section longitudinale mm 0.008
Rugosité de la surface m Ra0.2
Modèles antérieurs ME1350/ME1450
