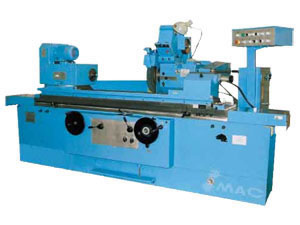

Rectifieuse cylindrique

Rectifieuse cylindrique
Ce type de machine-outil est destiné à usiner le pourtour de cylindre et pièces coniques avec une précision de travail IT6 et IT7.
Il est recommandé pour utilisation dans les ateliers de travail en série ou par lot.
Il est équipé des dispositifs tels que la poupée porte meule, vitesse rapide et recul, avance périodique, contre poupée rétractable, lubrification de la table de travail entraînée hydrauliquement

Accessoires standard de la rectifieuse cylindrique
Réservoir de refroidissement
Outillage pour démontage
Toc d'entraînement:
Dispositif d'équilibrage de meule
Dressage de face plane
Cale parallèle - séries16.19.20
Réservoir d'huile lubrifiante
Lunette ouverte mobile (seulement pour x 2000. 3000)

Accessoires optionnels de la rectifieuse cylindrique
Meule de dressage interne (alésage)
Pointe dégagée
Meule de dressage face plane (surfaçage)
Positionneur
Banc d'équilibrage
Broche porte meule

Fiche technique de la rectifieuse cylindrique:

SPECIFICATIONS TECHNIQUES							CG32A/UCG32B
Diamètre de la tête de meule	Pourtour du cylindre		Avec lunettes		Min		mm	15
					Max		mm	150
			Sans lunettes		Min		mm	15
					Max		mm	320
	Intérieur du cylindre l		Avec lunettes		Min		mm	16
					Max		mm	125
			Sans lunettes		Min		mm	16
					Max		mm	125
Rectification maximale			Pourtour l		mm		500, 750, 1000, 1500
			Alésage interne		mm		125
Poids max pièce à travailler					kg		150
Distance entre pointes					mm		500, 750, 1000, 1500
Centre élevé					mm		180
Table de travail					Morse		M4
Contre poupée centrale					Morse		M4
Avance de la contre poupée					mm		30
Avance manuelle minimum					mm		0.0025
Avance automatique périodique					mm		Yes
Rotation max de la table		A droite					3°
		A gauche					9°, 7°, 7°, 6°
Meule		Max			mm		400 x 50 x 203
		Min			mm		300 x 50 x 203
Vitesse du volant					m/s		28-35
Vitesse de broche					r/min		1870-1990
Rotation max de meule (avance rapide comprise)					mm		270
Avance rapide					mm		50
Pivotement							+30°
Dimension broche porte meule interne					Max	mm	80 x 32 x 20
					Min	mm	15 x 16 x 5
Puissance totale du moteur				KW	7.475
Dimension totale de la machine (L x W x H)				mm	(2249, 2718, 3238, 4269) x 1760 x 1545
Dimension avec emballage				mm	(3450, 3450, 3530, 4340) x 2000 x 1960
Poids net de la machine				kg	3500, 3800, 4000, 4700
Poids brut de la machine				kg	4000, 4300, 4600, 5500
PRECISION DE TRAVAIL
Uniformité section longitudinale
Ovalisation A. (mm)			Ovalisation			Cylindricité
Longueur max de pièce à travailler (mm)			a (mm)			b (mm)
500, 750			0.0015			0.0015
1000, 1500			0.0025			0.008
Précision de travail de pourtour (mm)
Ovalisation A.			mm			0.0025
Précision de travail d'alésage (mm)
Ovalisation A.			mm			0.0025
Tolérance de cylindricité			mm			0.01
Rugosité de la surface			m			Ra0.2
Modèles antérieurs							ME1332A/ME1432B
