Rectifieuse cylindrique

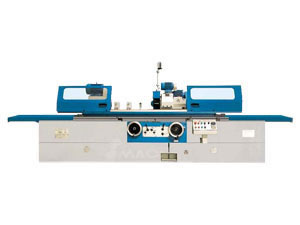

Rectifieuse cylindrique (UGG32x1500)

Rectifieuse cylindrique
La rectifieuse cylindrique CG est favorable pour usinage de pourtour de cylindre et des pièces coniques.
La rectifieuse cylindrique UCG est une série destinée pour usinage interne et externe d'une pièce cylindrique ou conique.
La course longitudinale de la table est entraînée hydrauliquement, ou par volant manuel. La table est orientable permettant ainsi un travail sur une pièce conique suivant le degré de l'angle souhaité.
La course transversale de la poupée porte meule est entraînée hydrauliquement avec une possibilité de travail automatique périodiquement.
La table de travail et la poupée porte meule des modèles CG50, UCG50 sont dotées d'un dispositif de lubrification hydrostatique. Elles travaillent lentement et sans bruit.
Les broches de ces deux modèles sont protégées par un coussinet hydrodynamique et hydrostatique de haute précision, leur permettant une rotation stable et rigide.
La broche porte meule de CG50 est équipée d'un moteur à deux vitesse et la vitesse est modifiable suivant la position de la ceinture.
La broche porte meule est pivotante jusqu'à 90°permettant ainsi un usinage interne et externe d'une pièce conique.
La série de rectifieuses cylindriques universelles UCG est équipée d'un dispositif de rectification ou dressage interne protégé par des paliers cylindriques.
Tous les composants de la machine sont entraînés par de différents moteurs.
Les courses sont toutes entraînées électriquement ou hydrauliquement avec une structure de verrouillage systématique. Tous les leviers de commande sont répertoriés au niveau du panneau de configuration, permettant une exploitation facile.
Le volant de dressage peut être associé à la table de travail ou au niveau de contre poupée.

Fiche technique de Rectifieuse cylindrique:

Modèle Description Unité 13701-1 13701-2 13703-1 13705-1 13705-2 13706 13707-1
CG20 UCG20 UCG32 CG50 UCG50 CG63 CG80
Capacité générale
Distance entre
contre pointe
mm 500,
750
500,
750
1000,
1500
1500,
2000,
3000
1500,
2000,
3000
3000,
4000,
5000
3000,
4000,
5000
Hauteur des
pointes
mm 135 135 180 270 270 335 500
Diamètre de
mise à la terre
mm 5-200 5-200 8-320 25-500 25-500 30-630 50-800
Calibre de mise
à la terre
mm - 25-100 30-100 - 30-200
Longueur max.
de mise à la
terre (O.D)
mm 500,
750
500,
750
1000,
1500
1500,
2000,
3000
1500,
2000,
3000
3000,
4000, 5000
3000,
4000,

5000
Longueur max.
de mise à
la terre (I.D.)
mm - 100 125 320
Poids max de
pièce à
travailler
kg - 100 150 1000 1000 3000 5000
Broche porte pièce
Pivotement ° - ±90° ±90° ±90°
Pièce conique (MT) MT 4 4 4 6 6 80# (m) 100# (m)
Vitesse de broche r/min 50Hz:
25-
380
50Hz:
25-
380
50Hz:
25-
220
50Hz:
18-
140
50Hz:
20-
224
50Hz:
8-
150
50Hz:
6-
80
Poupée porte meule
Vitesse de rotation rpm 1335 1670 1670 870 1330/665 740 740
Course rapide de poupée porte meule mm 50 50 50 100 100 100 100
Course max mm 205 205 246 437.5 370 475 550
Pivotement ° ±30° ±30° -30°
Taille du volant mm 500 x
50 x
203
400 x
50 x
203
400 x
50 x
203
750 x
75 x
305
500 x
75 x
305
900 x
75 x
305
900 x
75 x
305
Vitesse linéaire de meule mm 35 35 35 35 35/17.5 35 35
Dispositif usinage intérieur
Vitesse de broche r/min - 1000 1000 - 7000 - -
Taille du volant mm - Max :
35x25
x10
Min :
17x20
x6
Max :
50x25
x13
min:
17x20
x6
- Max :
175x32
x13
Min :
17x20
x6
- -
Table
Avance manuelle mm 6 6 6 5 5 5
Pivote
ment
max
Rotation à droite ° 3°(1500),
2°(2000,
3000)
2°(3000),
1°(4000,
5000)
Rotation à gauche ° 9° (750),
8° (500)
7°(1000),
6°(1500)
6°(1500),
5°(2000),
3°(3000)
3°(300),
2°(4000,
5000)
Vitesse de déplacement longitudinal de l'établi m/min 0.1-4 0.1-4 0.1-4 0.1-3 0.1-3 0.1-4 0.1-4
Contre poupée
Cône central (MT) MT 4 4 4 6 6 80# (metric) 100# (metric)
Course de contre poupée mm 30 30 30 70 70 100 100
Moteur
Puissance
du moteur
poupée porte
meule
KW 5.5 4 5.5 15 5/7.5 18.5 18.5
Usinage interne KW 1.1 1.1 1.5
Puissance du
moteur broche
porte pièce
KW 0.75 0.75 1.5 2.2/3.6 4 5 10
Machine
Poids brut t。 4(500)
4.2(750)
4.1(500)
4.3(750)
5.3(1000)
6.1(1500)
11.2(1500)
13(2000),
17.4(3000)
25(3000)
28(4000)
,30
28(3000)
31(4000)
,35
Dimension avec emballage cm 260x
206x
205
(500)
300x
206x
205
(750)
260x
206x
205
(500)
300x
206x
205
(750)
338x
200x
205(
1000)
438x
200x
205
(1500)
540x
270x
210
(1500)
610x
270x
210
(2000)
810x
270x
210
(3000)
Modèles antérieurs MW1320 MW1420 M1432B M1350 M1450 M1363 M1380
