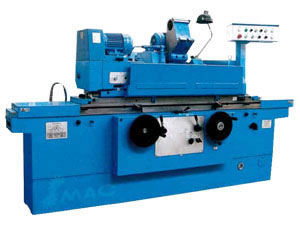

Rectifieuse cylindrique

Rectifieuse cylindrique
Ce type de machine-outil est destiné à usiner le pourtour de cylindre et pièces coniques avec une précision de travail IT5 et IT6.
La course longitudinale de la table est entraînée hydrauliquement, ou par volant manuel.
L'avance rapide, poupée porte meule, système de lubrification de la glissière de la table et la vis mère sont entraînés hydrauliquement.

Accessoires standard de la rectifieuse cylindrique
Réservoir de refroidissement
Volant de dressage
Volant à bride
Dispositif d'équilibrage de meule
Toc d'entraînement: une série de 9 pièces.
Pédales de commande de 9 à11 positions

Accessoires optionnels de la rectifieuse cylindrique
Meule de dressage interne (alésage)
Meule de dressage face plane (surfaçage)
Dressage de face plane
Positionneur
Volant d'équilibrage
Lunette fixe
Lunette ouverte mobile

Fiche technique de la rectifieuse cylindrique :

SPECIFICATIONS TECHNIQUES							CG20B/UCG20B
Diamètre de la tête de meule	Pourtour du cylindre	Avec lunettes			Min		mm	8
					Max		mm	40
		Sans lunettes			Min		mm	8
					Max		mm	200
	Intérieur du cylindre	Avec lunettes			Min		mm	30
					Max		mm	80
		Sans lunettes			Min		mm	13
					Max		mm	80
Rectification maximale		Pourtour			mm		500, 750, 1000
		Alésage interne			mm		125
Poids max pièce à travailler					kg		50
Centre élevé					mm		125
Distance entre pointes					mm		500, 750, 1000
Table de travail					Morse		3
Contre poupée centrale					Morse		3
Avance de la contre poupée					mm		30
Avance manuelle minimum					mm		0.0025
Avance automatique périodique							Oui
Avance de plongée automatique							Non
Volant de dressage et compensation							Manuel
Meule de travail					mm		400 x 50 x 203
					mm		280 x 50 x 203
Vitesse du volant					m/s		28-35
Vitesse de broche					r/min		1670/1990
Rotation max de meule (avance rapide comprise)					mm		186
Avance rapide					mm		30
Pivotement							+30°
Dimension broche porte meule interne					Max	mm	80 x 32 x 20
					Min	mm	15 x 16 x 5
Puissance totale du moteur				KW	7.125
Circonférence de la machine				mm	(2120, 2654, 3134) x 1670 x 1570
Dimension avec emballage			500	mm	3040 x 1740 x 1950
			750	mm	3200 x 1900 x 1950
			1000	mm	3450 x 1740 x 1950
Poids brut				kg	4000, 4500, 5000
Poids net				kg	3500, 4000, 4500
PRECISION DE TRAVAIL
Uniformité section longitudinale (mm)
Ovalisation A. (mm)			Diamètre uniforme de la section longitudinale B. (mm)
Longueur max de pièce à travailler			A (mm)			B (mm)
500, 750			0.0015			0.005
1000			0.0025			0.008
Usinage de pourtour du cylindre
Ovalisation						0.0025
Usinage interne						A. 0.0025		B. 0.005
Rugosité de la surface						Ra0.2m
Modèles antérieurs							MD1320B/MD1420B
