Rectifieuse cylindrique

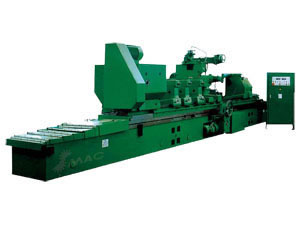

Rectifieuse cylindrique 13707

Ce type de machine-outil est destiné à usiner le pourtour de cylindre et pièces coniques avec une précision de travail IT5 et IT6.
Plage de diamètre de travail : 50-800mm.
Il est adapté pour utilisation dans l'industrie entant que machine d'impression ou dans la machinerie lourd.
La course de la table et pivotement des pièces à travailler, sont contrôlés par un système à moteur AC à fréquence variable.
La course de la table est entraînée par un dispositif mécanique et contrôlée par un mode manuel ou automatique. La vitesse rapide et le recul de la poupée porte meule,
Sont entraînées par un système hydraulique.
Il est équipé d'une broche hydrostatique dynamique. La tête de meule fonctionne par un mode manuel et automatique.
L'avance transversale est entraînée hydrauliquement ou manuellement.
Accessoires standard de la rectifieuse cylindrique
Volant de dressage
Dressage de face plane
Meule, deux pièces
Lunette mobile ouverte, 2 pièces (M1380x3000, 4000)
Lunette mobile ouverte, 3 pièces (M1380x5000)
Accessoires optionnels de la rectifieuse cylindrique
Dresseur d'arc
Volant d'équilibrage
Fiche technique de la rectifieuse cylindrique

Modèle		UCG80B
Spécification (mm)		Dimension (mm)								Poids net	Poids brut
		L					W	H		kg	kg
800 x 3000		Une machine			8200		2800	2100		31000	35000
		Deux machines			4250		2220	1250
800 x 4000		Une machine			8200		2800	2100		33000	37000
		Deux machines			4250		2220	1250
800 x 5000		Une machine			8900		2800	2100		35000	40000
		Deux machines			4600		2200	1250
Diamètre de la tête de meule		mm		Avec lunette mobile	Max		800
					Min		50 (avec volant900)
				Sans lunette mobile	Max		400
					Min		250
Longueur max pièce à travailler		mm		3000			(M1380 x 3000)
				4000			(M1380 x 4000)
				5000			(M1380 x 5000)
Poids max pièce à travailler		kg		5000
Centre élevé		mm		500
Distance entre pointes		mm		3100			(M1380 x 3000)
				4100			(M1380 x 4000)
				5100			(M1380 x 5000)
Table				Métrique			100#
Contre pointes				Métrique			100#
Vitesse rotation de la table				r/min			6-80
Avance de contre poupée				mm			80
Meule		mm		Max			900 x 75 x 305
				Min			900 x 75 x 305
Vitesse du volant		m/s		35
Rotation max de meule (avance rapide comprise)							mm		475
Avance rapide							mm		100
Pivotement de la table		À droite							1°
		À gauche							2°
Moteur de la broche porte meule							KW		11
Moteur de contre poupée							KW		22
Puissance du moteur central							KW		39.98
Précision de travail
Ovalisation	mm		0.0025
Uniformité section longitudinale	mm		3000			0.008	40,005,000		0.012
Rugosité de la surface	mm		Ra0.32
Modèles antérieurs		M1380
