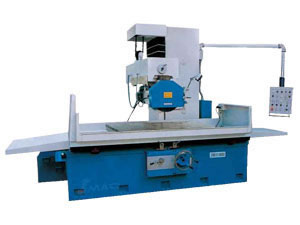

Rectifieuse hydraulique

Rectifieuse hydraulique

Rectifieuse plane
Cette série de machine-outil est adaptée pour surfaçage de divers types de matériaux tels que acier, fonte et métaux non ferreux, etc.

Caractéristiques de la rectifieuse plane
La broche porte meule A est dotée d'un palier de roulement de haute précision.
La broche porte meule B fonctionne avec un coussinet hydrodynamique et hydrostatique de haute précision.
Il est équipé d'un dispositif hydraulique avec un système de lubrification automatique et un dispositif de bouton-poussoir.
La course longitudinale de la table de travail est entraînée hydrauliquement.
La course transversale du plateau porte couteau est équipé d'une dynamo pour le fonctionnement précis des roulements.
Le plateau porte-couteau pivotant fonctionne manuellement et dispose d'un mécanisme de rotation rapide. Il permet d'alléger l'intensité de travail tout en optimisant l'efficacité.
Il est trempé par un lubrifiant en polytétrafluoroéthylène (lubrifiant solide à pouvoir lubrificateur supérieur à celui des systèmes de graissage classique).
Résistant à l'eau et de faible consommation électrique.

Les bancs de guidage sont à têtes symétriques et sont dotés d'une caractéristique de bonne résistance à la chaleur (très faible taux de déformation au chaud).

Il est d'une fonctionnalité fiable avec une précision très stable. Lors des exploitations, le bruit de nuisance est très bas assurant ainsi une aisance dans le travail.

Fiche technique de la rectifieuse plane:

13907 13907-1 13907-2
Spécifications SG70x12A-GM SG70x16A-GM SG70x20A-GM
Table de travail (l x L) 700x1250mm 700x1600mm 700x2000mm
Dimension max de la pièce à travailler (l x L x H) 700x1250x600mm 700x1600x600mm 700x2000x600mm
Course longitudinale table (hydraulique) 200-1350mm 200-1700mm 200-2100mm
Vitesse de table (en continu)) 6-25m/min 6-25m/min 6-25m/min
Avance descendante minimale 0.01mm 0.01mm 0.01mm
Dimension de poupée porte meule (O. D x W x I. D) 450x63x203mm 450x63x203mm 450x63x203mm
Capacité totale équipement électrique 28KVA 28KVA 28KVA
Moteur de poupée porte meule, vitesse 15kw 1460r/min 15kw 1460r/min 15kw 1460r/min
Surface de la table à la base parallèle 300:0.008mm 300:0.008mm 300:0.008mm
Rugosité de la surface Ra0.63m Ra0.63m Ra0.63m
Charge max de la table (avec plateau) 2000kg 2000kg 2162kg
Plateau électromagnétique (l x L) 700x1250mm 700 x 800x2 mm 700 x 1000x2mm
Dimensions hors tout (L x l x H) 3540x2350x2730mm 4500x2350x2730mm 6500x2350x2730mm
Dimensions d'emballage (L x l x H) 425x246x309cm 450x246x309cm 483x259x309cm
Poids net/brut 9000/10000kg 10000/11000kg 11500/12500kg
Modèles antérieurs M7170x12A-GM M7170x16A-GM M7170x20A-GM

13907-3 13907-4 13907-5
Spécifications SG70x12B-GM SG70x16B-GM SG70x20B-GM
Table de travail (l x L) 700x1250mm 700x1600mm 700x2000mm
Dimension max de la pièce à travailler (l x L x H) 700x1250x600mm 700x1600x600mm 700x2000x600mm
Course longitudinale table (hydraulique) 200-1350mm 200-1700mm 200-2100mm
Vitesse de table (en continu)) 6-25m/min 6-25m/min 6-25m/min
Avance descendante minimale 0.01mm 0.01mm 0.01mm
Dimension de poupée porte meule (O. D x W x I. D) 450x63x203mm 450x63x203mm 450x63x203mm
Capacité totale équipement électrique 28KVA 28KVA 28KVA
Moteur de poupée porte meule, vitesse 15kw 1460r/min 15kw 1460r/min 15kw 1460r/min
Surface de la table à la base parallèle 300:0.008mm 300:0.008mm 300:0.008mm
Rugosité de la surface Ra0.63m Ra0.63m Ra0.63m
Charge max de la table (avec plateau) 2000kg 2000kg 2162kg
Plateau électromagnétique (l x L) 700x1250mm 700x(800x2)mm 700x(1000x2)mm
Dimensions hors tout (L x l x H) 3540x2350x2730mm 4500x2350x2730mm 6500x2350x2730mm
Dimensions d'emballage (L x l x H) 425x246x309cm 450x246x309cm 483x259x309cm
Poids net/brut 9000/10000kg 10000/11000kg 11500/12500kg
Modèles antérieurs M7170x12B-GM M7170x16B-GM M7170x20B-GM
