Rectifieuse hydraulique

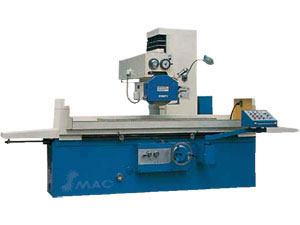

Rectifieuse plane
Elles sont mieux adaptées au travail de rectification ou de surfaçage dans diverses applications où la haute précision est exigée. Elle est permet de travailler divers types de matériaux.

Caractéristiques de la rectifieuse plane
Ce type de machine-outil est homologué suivant les normes chinoises et européennes.
La course longitudinale de la table et la course transversale de la poupée porte meule sont d'entraînement hydraulique, et la vitesse est réglable en continu.
La glissière de guidage dispose d'un système lubrifiant en polytétrafluoroéthylène (lubrifiant solide à pouvoir lubrificateur supérieur à celui des systèmes de graissage classique).
Résistant à l'eau et de faible consommation électrique.
Les bancs de guidage sont à têtes symétriques et sont dotés d'une caractéristique de bonne résistance à la chaleur (très faible taux de déformation au chaud), trempés avec un lubrifiant type polytétrafluoroéthylène.
Il est d'une fonctionnalité fiable avec une précision très stable. Lors des exploitations, le bruit de nuisance est très bas assurant ainsi une aisance dans le travail.

Fiche technique de la rectifieuse plane:

	13904-1	13904-2	13904-3	13904-4	13904-5
Spécifications	SG40	SG40/G	SG40 x 16	SG40 x 30	SGQ40-GM
Table de travail (l x L)	400 x 1000mm		400 x 1600mm	400 x 3000mm	400 x 1000mm
Dimension max de la pièce à travailler (l x L x H)	400 x 1000 x 400mm	400 x 1000 x 600mm	400 x 1600 x 400mm	400 x 3000 x 400mm	400 x 1000 x 400mm
Course longitudinale table (hydraulique)	200-1100mm		200-1700mm	200-3100mm	200-1100mm
Vitesse de table (en continu)	3-25m/min			3-28m/min	3-25m/min
Avance descendante minimale	0.005mm
Dimension de poupée porte meule (O. D x W x I. D)	Φ400 x 50 x Φ203mm				Φ350 x 40 x Φ127mm
Capacité totale équipement électrique	12KVA		14KVA	35KVA	14KVA
Moteur de poupée porte meule, vitesse	7.5kw 1440r/min
Surface de la table à la base parallèle	300: 0.005mm
Rugosité de la surface	Ra0.63μm
Charge max de la table (avec plateau)	624kg		1000kg	1870kg	624kg
Plateau électromagnétique (l x L)	400 x 1000mm		400 x 1600mm	400 x (1500x2)mm	400 x 1000mm
Dimensions hors tout (L x l x H)	3000 x 1736 x 2280mm	3000 x 1736 x 2510mm	4190 x 1950 x 2280mm	8206 x 1854 x 2280mm	3000 x 2035 x 2052mm
Dimensions de la boîte d'emballage (L x l x H)	360 x 191 x 262mm	360 x 191 x 284mm	453 x 215 x 297mm	662 x 206 x 286mm	286 x 175 x 236mm
Poids net/brut	4500/5000kg	4700/5200kg	5600/6500kg	11000/12000kg	4000/4500kg
Modèles antérieurs	M7140	M7140/G	M7140 x 16	M7140 x 30	MQ7140-GM

SG40 X 16
SG40
SGQ40-GM
Plateau électromagnétique PS:1.w/o
Ce modèle n'est pas adapté à un travail d'alésage de cylindre ou de rectification des deux faces simultanément.
