Rectifieuse hydraulique

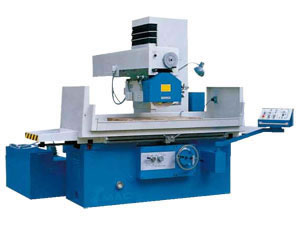

Rectifieuse plane
Cette série de machine-outil est adaptée pour surfaçage de divers types de matériaux tels que acier, fonte et métaux non ferreux, etc.

Caractéristiques de la rectifieuse plane
La course longitudinale de la table et la course transversale de la poupée porte meule sont entraînées hydrauliquement, et la vitesse est réglable en continu.
Le plateau porte-couteau pivotant fonctionne manuellement et dispose d'un mécanisme de rotation rapide. Il permet d'alléger l'intensité de travail tout en optimisant l'efficacité.
Il est trempé par un lubrifiant en polytétrafluoroéthylène (lubrifiant solide à pouvoir lubrificateur supérieur à celui des systèmes de graissage classique).
Résistant à l'eau et de faible consommation électrique.
Les bancs de guidage sont à têtes symétriques et sont dotés d'une caractéristique de bonne résistance à la chaleur (très faible taux de déformation au chaud).

Il est d'une fonctionnalité fiable avec une précision très stable. Lors des exploitations, le bruit de nuisance est très bas assurant ainsi une aisance dans le travail.

Fiche technique de la rectifieuse plane:

	13906-2	13906-3	13906-4	13906-5
Spécifications	SG60-GM	SG60/G-GM	SG60 x 16-GM	SG60 x 20-GM
Table de travail (l x L)	600 x 1000mm		600 x 1600mm	600 x 2000mm
Dimension max de la pièce à travailler (l x L x H)	400 x 1000 x 400mm	600 x 1000 x 600mm	600 x 1600 x 500mm	600 x 2000 x 500mm
Course longitudinale table (hydraulique)	200-1100mm
Vitesse de table (en continu))	3-25m/min
Avance descendante minimale	-		-	-
Dimension de poupée porte meule (O. D x W x I. D)	400 x 50 x F203mm		F400 x 50 x F203mm	F400 x 50 x F203mm
Capacité totale équipement électrique	14KVA		14KVA	18.5KVA
Moteur de poupée porte meule, vitesse	7.5kw 1440r/min		7.5kw 1440r/min	7.5kw 1440r/min
Surface de la table à la base parallèle	300: 0.008mm		300: 0.005mm	300: 0.005mm
Rugosité de la surface	Ra0.63mm		Ra0.63mm	Ra0.63mm
Charge max de la table (avec plateau)	940kg		1000kg	1500kg
Plateau électromagnétique (l x L)	600 x 1000mm		600 x (800 x 2)mm	600 x (1000 x 2)mm
Dimensions hors tout (L x l x H)	3040 x 2073 x 2280mm	3040 x 2073 x 2510mm	4500 x 2135 x 2410mm	4900 x 2135 x 2410mm
Dimensions d'emballage (L x l x H)	343 x 233 x 262cm	343 x 233 x 288cm	421 x 248 x 290cm	461 x 248 x 290cm
Poids net/brut	5600/6200kg	5700/6300kg	7500/8000kg	8000/8500kg
Modèles antérieurs	M7160-GM	M7160/G-GM	M7160 x 16-GM	M7160 x 20-GM
