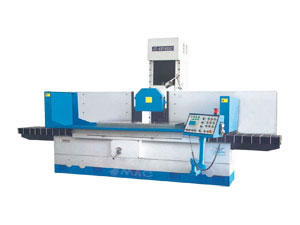

Rectifieuse plane à colonne mobile

Rectifieuse plane à colonne mobile

Equipements standard de la rectifieuse plane à colonne mobile
Réservoir à liquide de refroidissement
Mandrin magnétique
Outil de dressage de meule
Extracteur de meule
Meule standard
Broche d'équilibrage
Lampe d'éclairage
Planage par rouleau, socle de fondation et écrous de fixation
Dispositif de désaimantation
Dispositif de contrôle automatique de meule, langage PLC (pour modèle AHD)

Equipements optionnels de la rectifieuse plane à colonne mobile
Mandrin électromagnétique
Dispositif de dressage manuel de meule
Réservoir de liquide de refroidissement avec séparateur magnétique
Réservoir de liquide de refroidissement avec papier filtre
Réservoir de liquide de refroidissement avec séparateur magnétique et papier filtre

Fiche technique de la rectifieuse plane à colonne mobile:

			13909	13910	13912	13913	13914
Modèle		Unit	SG50100 AHR/AHD	SG50160 AHR/AHD	SG60120 AHR/AHD	SG60160 AHR/AHD	SG60220 AHR/AHD
Table		mm	500 x 1000	500 x 1600	610 x 1260	610 x 1600	610 x 2200
Meulage max. (longitudinal *transversal)		mm	500 x 1000	500 x 1600	610 x 1260	610 x 1600	610 x 2200
Distance max. de la table au centre de broche		mm	600
Taille standard du mandrin électromagnétique		mm	500 x 1000 x 1	500 x 800 x 2	600 x 1000 x 1	600 x 800 x 2	600 x 1000 x
Vitesse du déplacement longitudinal de la table		m/min	5-25
Déplacement transversal de meule	Avance auto	mm/t	0.5-20
	Avance rapide	m/min	1.25
	Avance manuelle	mm/div	0.02
Déplacement longitudinal de meule	Avance auto	mm/t	0.005, 0.01, 0.015, 0.002, 0.03, 0.04 (seulement pour modèle AHD)
	Avance rapide	m/min	230
	Avance manuelle	mm/div	0.02
Volant	vitesse	rpm	1450(50Hz), 1740(60Hz)
	Dimension (OD x l x ID)	mm	355 x (20-50) x 127
Moteur de broche		kw	7.5
Charge max de la table (avec plateau électromagnétique)		kg	700	880	970	1230	1690
Puissance nominale		KW	12		14
Hauteur de machine		mm	2390 avec emballage
Superficie d'occupation des sols (L x l)		mm	4700 x 2200	7120 x 2200	4000 x 2400	4700 x 2400	6000 x 2400
Poids brut		kg	5500	6000	6500	7000	8000
