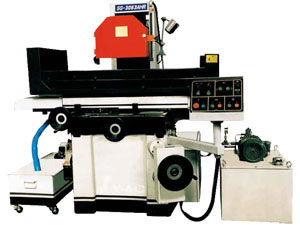

Rectifieuse plane à axe horizontal

Rectifieuse plane à axe horizontal

Equipements standard de la rectifieuse plane à axe horizontal
Réservoir à liquide de refroidissement
Mandrin électromagnétique
Outil de dressage de meule
Extracteur de meule
Meule standard
Broche d'équilibrage
Lampe d'éclairage
Planage par rouleau, socle de fondation et écrous de fixation
Dispositif de contrôle de mandrin magnétique
Dispositif de contrôle automatique de meule, langage PLC (pour modèle AHD)

Equipements optionnels de la rectifieuse plane à axe horizontal
Banc d'équilibrage
Dispositif de dressage manuel de meule
Réservoir de liquide de refroidissement avec séparateur magnétique
Réservoir de liquide de refroidissement avec papier filtre
Réservoir de liquide de refroidissement avec séparateur magnétique et papier filtre
Collecteur de poussières
Dispositif de contrôle électronique de mandrin magnétique

Remarques :
1. H : transmission hydrauliquement suivant l'axe longitudinale, manuellement suivant les axes transversale et verticale
2. AH: alimentation automatique sur l'axe transversale, transmission hydraulique suivant la longitudinale et manuellement sur la verticale
3. AHR: alimentation automatique sur l'axe transversale, transmission hydraulique suivant la longitudinale, avance rapide sur la verticale.
4. AHD: alimentation automatique sur l'axe transversale, transmission hydraulique suivant la longitudinale, et alimentation automatique sur la verticale.

Fiche technique de la rectifieuse plane à axe horizontal:

			13807-1	13806-1	13805-1	13805-2	13803-1	13803-2
Modèle Description		Unité	SG- 2050 H/AH SG- 2050 AHR	SG- 2550 AH SG- 2550 AHR	SG- 3063 AH SG- 3063 AHR	SG- 30100 AH SG- 30100 AHR	SG- 4080 AH SG- 4080 AHR	SG- 40100 AH SG- 40100 AHR
			SG- 2050 AHD	SG- 2550 AHD	SG- 3063 AHD	SG- 30100 AHD	SG- 4080 AHD	SG- 40100 AHD
Taille de la table (l x L)		mm	200 x 460	250 x 500	305 x 635	305 x 1020	406 x 813	406 x 1020
Distance de déplacement de la table (axe X * axe Y)		mm	510 x 238	560 x 275	765 x 340	1130 x 340	913 x 450	1130 x 450
Distance max entre broche et table		mm	450	450	580	580	580	580
Taille mandrin électromagnétique		mm	200 x 460	250 x 500	300 x 600	300 x 1000	400 x 800	400 x 1000
Vitesse du déplacement longitudinal de la table		m/min	7-23
	Avance automatique	mm/min	0.1-8
Déplacement horizontal de meule	Vitesse rapide	m/min	990
	Avance manuelle	mm/div.	0.02
	Avance automatique	mm	(Modèle AH/AHR)/0.05/0.01/0.02/0.03/0.04/0.05 (seulement pour modèle AHD)
Déplacement vertical de meule	Avance rapide	mm/min	(Modèle AH)/460(modèles AHE/AHD)
	Avance manuelle	mm/div.	0.05
	vitesse	rpm	2850 (50Hz) 3450(60Hz)		1450 (50Hz) 1750(60Hz)
Volant	taille (OD x l x ID)	mm	200 x 20 x 31.75		350 x 40 x 127
Moteur de la broche		KW	1.5	2.2	5.5
Moteur hydraulique		KW	0.75		2.2
Moteur de la pompe de refroidissement		KW	0.04		0.125
Moteur d'élévation		KW	(Modèle AH/AHR)/0.25 (Modèle AHR)/0.05 (modèle AHD, servomoteur)
Moteur avec alimentation alternative		KW	0.04
Charge max de la table (avec mandrin)		kg	120	180	270	400	500	600
Puissance nominale		KW	3	3.7	9
Hauteur de la machine		mm	1675		1890
Superficie d'occupation de sol (L x l)		mm	2050 x1400	2250 x 1650	2800 x 2200	4400 x 2200	3400 x 2400	4400 x 2400
Poids brut		kg	1600	1800	2800	3500	3800	4300
Dimensions d'emballage (L x l x H)		cm	178 x 150 x 218 190 x 170 x 218	200 x 210 x 218	235 x 222 x 220	295 x 222 x 220	285 x 227 x 220	295 x 227 x 220
