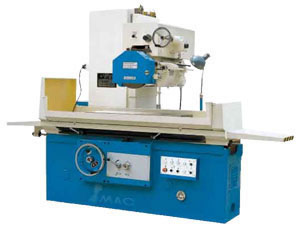

Rectifieuse hydraulique

Rectifieuse plane
Cette série de machine-outil est la version rectifiée de la ligne machine rectifieuse M7130G.
Elles sont mieux adaptées au travail de rectification ou de surfaçage dans de différent domaine d'utilisation où la haute précision est exigée.

Caractéristiques de la rectifieuse plane
La course longitudinale de la table et la course transversale de la poupée porte meule sont d'entraînement hydraulique, et la vitesse est réglable en continu.
Les bancs de guidage sont à têtes symétriques avec une caractéristique de bonne résistance à la chaleur (très faible taux de déformation au chaud).
Pour le modèle M7130, la poupée porte meule perpendiculaire est entraînée manuellement, et dispose d'un mécanisme d'élévation rapide. On peut alléger l'intensité de travail tout en augmentant l'efficacité.
M7130 est doté des équipements électriques suivant la norme nationale, et d'un dispositif de verrouillage électrique pour plus de sécurité. Il est très facile à utiliser
Elle est d'une fonctionnalité fiable avec une précision très stable. Lors des exploitations, le bruit de nuisance est très bas assurant ainsi une aisance dans le travail.

Fiche technique de la rectifieuse plane:

	13902-1	13902-2	13902-3	13903-1	13903-2
Spécifications	SG30G/F	SG30G/FG	SG32/F	SG32 x 16	SG32 x 20
Table de travail (l x L)	320 x 1000mm		320 x 1000mm	320 x 1600mm	320 x 2000mm
Dimension max de la pièce à travailler (l x L x H)	320 x 1000 x 400mm	320 x 1000 x 600mm	320 x 1000 x 400mm	320 x 1600 x 400mm	320 x 2000 x 400mm
Course long table (hydraulique)	200-1100mm		200-1100mm	200-1700mm	200-2100mm
Vitesse de table (en continu)	3-25m/min		3-25m/min
Avance descendante minimale	0.005mm		0.01mm
Dimension de poupée porte meule (O. D x W x I. D)	350 x 40 x 127mm		350 x 40 x 127mm
Capacité totale équipement électrique	10KVA		10KVA
Moteur de poupée porte meule	5.5kw		5.5kw
Vitesse	1440r/min		1440r/min
Surface de la table à la base parallèle	300: 0.005mm		300: 0.005mm
Rugosité de la surface	Ra0.63m		Ra0.63m
Charge max de la table (avec plateau électromagnétique))	500kg		500kg	800kg	998kg
Plateau électromagnétique	300 x 680mm		320 x 1000mm	320 x (880 x 2)mm	320 x (1000 x 2)mm
Dimensions hors tout (L x l x H)	2295 x 1500 x 2062mm	2295 x 1500 x 2262mm	2295 x 1500 x 2062mm	4360 x 1508 x 2062mm	5020 x 1508 x 2052mm
Dimension avec emballage (L x l x H)	261 x 167 x 242mm	261 x 167 x 262mm	261 x 167 x 242mm	470 x 170 x 244mm	532 x 170 x 244mm
Poids net/brut	3500/4000kg	3600/4100kg	3500/4000kg	4500/5000kg	5000/5500kg
Modèles antérieurs	M7130G/F	M7130G/FG	M7132/F	M7132 x 16	M7132 x 20
