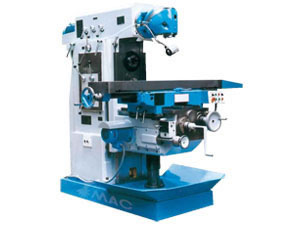

Fraiseuse universelle à tête rotative Ⅲ

Fraiseuse universelle à tête rotative Ⅲ

Application de la fraiseuse universelle à tête rotative Ⅲ
Tour fraiseuse universelle à tête pivotante avec commande numérique est une toute nouvelle machine-outil. C'est le modèle rectifié de la machine à broche horizontale et tête de fraisage universelle X6132A.
Elle peut procéder à un usinage avec ses excellentes caractéristiques de rigidité, de larges paramètres, bonne efficacité et exploitation facile.
Glissière à élément roulant est utilisée au niveau des bancs et des vis mères.
La tête de fraisage est orientable pour tout angle de travail. Ce type de machine-outil est favorable pour un travail de surfaçage, forage, et perçage pour divers matériaux. Accessoires optionnels de la fraiseuse universelle à tête rotative Ⅲ Table de travail +0 semelle orientable excepté USM40G & USM40G/1)

Fiche technique de la fraiseuse universelle à tête rotative Ⅲ

				13701	13702	13703
Identifications			Unit	USM32AG	USM32G	USM40G
				USM32AG/1	USM32G/1	USM40G/1
Table (l x L)			mm	320 x 1400	360 x 1400	400 x 1400
				320 x 1600	360 x 1600	400 x 1600
Rainures	Nombre			3
	Largeur		mm	18
	Distance		mm	80
Course de table	Longitudinale (manuelle/électrique)		mm	900
				1100
	Transversale (manuelle/électrique)		mm	335
	Verticale (manuelle/électrique)		mm	475/455
Cône de broche horizontale				ISO50
Cône de broche universelle				ISO50
Pivotement				360
Vitesses de broche	Broche horizontale		r/min	30-1525 (18 stage)
	Broche tête fraisage universelle		r/min	40-1800 (18 stage)
Distance entre banc vertical et centre de la table			mm	220-555
Distance entre broche horizontale et surface de la table			mm	0-475
Distance ajustable entre broche universelle et banc vertical			mm	210-685
Plage des avances		Longitudinale	mm/min	22-1028
		Transversale	mm/min	22-1028
		Verticale	mm/min	9-400
Avances rapides		Longitudinale	mm/min	2350
		Transversale	mm/min	2350
		Verticale	mm/min	915
Inclinaison de la table				45
Puissance du moteur principal			KW	7.5
Puissance du moteur fourreau			Nm	4
Moteur avances			KN	1.5
Poids max supporté par la table			kg	400
Poids net			kg	3500
Dimension totale (L x W x H)			cm	236 x 195 x 210
Modèle antérieur				X6432A	X6436A	X6440A
				X6432A/1	X6436A/1	X6440A/1
