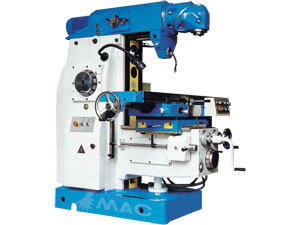

Fraiseuse universelle à tête rotative Ⅱ

Fraiseuse universelle à tête rotative

Accessoires standard de la fraiseuse universelle à tête rotative Ⅱ
Arbre porte fraise 22 27mm
Arbre de fraisage combiné 22 27mm
Boulon d'emboutissage, boulons d'ancrage, clés de serrage
Injecteur de lubrifiant

Accessoires optionnels de la fraiseuse universelle à tête rotative Ⅱ
Douille de réduction M T 2 , M T 3
Collets (5, 6, 8, 10, 12, 14mm)
Plateau de redressages 6pcs
Porte outil d'alésage 4-160
Tête à diviser universelle 125mm
Table rotative 320
Etau fixe 160mm
Fraise à lame rapportée 80 100 125
Dispositif d'attache de fraise des crémaillères 2-4.5 (D.P.12-6 en option)

Fiche technique de la fraiseuse universelle à tête rotative Ⅱ

		13306	13306-1
Modèle de la machine		USM30S	USM30S/1
Surface de l'établi		300 x 1150mm	300 x 1500mm
Course de table	Longitudinale	680mm	780mm
	Transversale	235mm
	Verticale	400mm
Plage avances rapides	Longitudinale, Transversale	12-720mm/min
	Verticale	4-240mm/min
Vitesse des avances rapides	Longitudinale, Transversale	2100mm/min
	Verticale	700mm/min
Nombre d'avance		14 pas
Nombre et largeur rainures		3 x 18mm
Inclinaison table		45
Cône de broche		7:24 No: 40
Cône de broche de fraisage		7:24 No: 40; Morse No: 3
Broche	Nombre de vitesses	12 pas
	Plage de vitesses	35-1600rpm
Tête de fraisage	Nombre de vitesses	8 pas	8 pas
	Plage de vitesses	67-1600 rpm	70-1500rpm
Moteur principal	Tête de fraisage	2.2kw 1440rpm	3kw 1440rpm
	Broche	4kw 1440rpm
Moteur avance		0.75kw 1380rpm
Pompe de refroidissement		40w 2500rpm
Course de fourreau		470mm
Dimension totale		L x W x H 1695 x 1535 x 1728mm
Poids net		2650kg
Poids brut		3450kg
Modèle antérieur		X6230A	X6230A-1
