Fraiseuse universelle

Fraiseuse universelle

Accessoires standard de la fraiseuse universelle
Poupée diviseur, table rotative, tête d'alésage, boite de transmission, mandrin fraisage, étau de machine …

Utilisation de la fraiseuse universelle
X6232B est le modèle modifié de X6132. Il est rajouté de plus de bras et de tête de fraisage plus appropriée pour usinage professionnel. Il fonctionne avec un moteur formant un seul compartiment. La tête de fraisage universelle peut être pivotée de 360 degré et en deux directions. Equipé d'une douille de broche, il est favorable pour une variété d'angles de travail, surfaçage, usinage de pourtour et alésage de cylindre.
Comparé à X6232B, le modèle X6232C est de surface rotative de 45 degré, réduisant ainsi les mouvements verticaux et horizontaux.

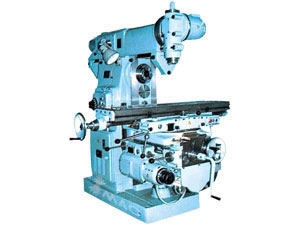

Fraiseuse universelle 6232B, X6232x16
Tour fraiseuse universelle à tête pivotante
(Tête pivotante à 360 degré en deux directions)

Fraiseuse universelle X6232C, X6232Cx16
Tour fraiseuse universelle à tête pivotante (surface rotative de 45 degré)

Fiche technique de la fraiseuse universelle :

		13302	13302-1	13303	13303-1
MODELE		USM32B	USM32C	USM32 x 16	USM32C x 16
Table (l x L)	mm	320 x 1320	320 x 1320	320 x 1600	320 x 1320
Rainure (Nb - largeur x pas)	mm	3-18x70	3-18x70	3-18x70	3-18x70
Course table (manuelle) X/Y/Z	mm	700/255/320	700/255/320	700/255/320	700/255/320
Course de table (électrique) X/Y/Z	mm	680/240/300	680/240/300	780/240/300	780/240/300
Inclinaison table		45	45	45	45
Pivotement de tête de fraisage		360	360	360	360
Poids max de pièce à travailler	kg	500	500	500	500
Puissance du moteur de broche (horizo ntale/verticale)	KW	5.5/3	5.5/3	5.5/3	5.5/3
Cône de broche (horizontale /verticale)		7:24 50#/40#	7:24 50#/40#	7:24 50#/40#	7:24 50#/40#
Vitesse tête de broche (horizontale /verticale)	r/min	18 30- 1500/90 -1400	18 30- 1500/125 -2000	18 30- 1500/90 -1400	18 30- 1500/125 -2000
Vitesse avance (X/Y/Z) mm/min	mm/min	18 23.5-1180/ 23.5-1180/8-394	18 23.5-1180/ 23.5-1180/8-394	18 23.5-1180/ 23.5-1180/8-394	18 23.5-1180/ 23.5-1180/8-394
Avance rapide (X/Y/Z)	mm/min	2300/2300 /770	2300/2300 /770	2300/2300 /770	2300/2300 /770
Distance entre la broche sur l'horizontal et la surface de la table	mm	30-350	30-350	30-350	30-350
Distance entre broche sur le vertical et la surface de la table	mm	40-425	250-570	40-425	250-570
Moteur avance	KW	1.5	1.5	1.5	1.5
DRO	mm	0.005	0.005
Dimension totale (L x W x H)	mm	2294x1770 x1858	2294x1770 x1858	2294x2045 x1858	2294x2045 x1858
Poids approximatif machine	kg	3000	3000	3000	3000
Modèle antérieur		X6232B X6232B/1	X6232C X6232C/1	X6232 x 16	X6232C x 16
