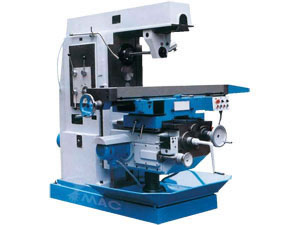

Fraiseuse universelle horizontale

Fraiseuse universelle horizontale
Cette fraiseuse universelle est dotée d'un visualisateur digital.

Application de la fraiseuse universelle horizontale
Fraiseuse horizontale à commande numérique est favorable pour usinage de surface de métaux plat (surfaçage), pour rainure en utilisant des fraises cylindriques ou angulaires et pour fraisage en avalant ou fraisage en opposition.
Elle est dotée de bonne caractéristique de stabilité et de précision. Elle est équipée de plusieurs accessoires. C'est une machine-outil à multiple fonction, adaptable à plusieurs types d'usinages.
Comparer a d'autre fraiseuse horizontale, la table de travail de cette machine est orientable jusqu'à plus de 45 degré.
Equipée de plateau diviseur, elle est favorable pour différents types de surface de travail.
Suivant les spécifications demandées par les clients, elle peut être fournie avec un système de commande numérique.

Fiche technique de la fraiseuse universelle horizontale

Identification			Unité	HUM32G	13213	HUM32G/1
				HUM36G	13214	HUM36G/1
				HUM40G	13215	HUM40G/1
Table (l x L)			mm	320 x 1400 360 x 1400 400 x 1400		320 x 1700 360 x 1700 400 x 1700
	Nombre			3
Rainure	Largeur		mm	18
	Distance		mm	80
Course de table	Longitudinale		mm	900		1100
	Transversale		mm	335
	Verticale		mm	450
Cône de broche				ISO50
		Range	r/min	30-1525
Vitesse broche		Nombre	grade	18
Distance entre broche et table
			mm	30
Plage avance	Longitudinale		mm/min	22-1028
	Transversale		mm/min	22-1028
	Verticale		mm/min	9-400
Nombre avances				12
Avance rapide table	Longitudinal		mm/min	2350
	Cross		mm/min	2350
	Verticale		mm/min	915
Puissance du moteur principal				7.5
Moteur avance			KW	1.5
Angle de rotation max de la table			Nm	±45°
Poids net			KN	3300		3400
Dimensions hors tout (L x l x H)			kg	2360 x 1935 x 1957		2360 x 2035 x 957
Modèle antérieur				X6132A	13213	X6132A/1
				X6136A	13214	X6136A/1
				X6140A	13215	X6140A/1
