Fraiseuse universelle à console

Fraiseuse universelle à console (HUM30A)

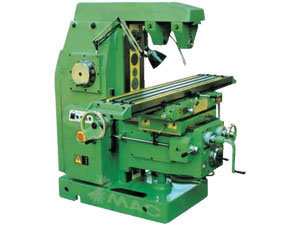

Fraiseuse universelle à console HUM30A

Accessoires standard de la fraiseuse universelle à console
Mandrin fraisage
Outillages
Règle directrice, boulons
Manuels

Accessoires optionnels de la fraiseuse universelle à console
Tête fraiseuse universelle
Table rotative
Etau de machine
Mandrin fraisage

Fiche technique de la fraiseuse universelle à console :

13201 13201-1 13210 13205
Modèle HUM30A HUM30A/L HUm24 HUm25
Dimension table mm 300 x 1150 300 x 1500 240 x 810 250 x 900
Rainure (Nombre x largeur x Distance) mm 3 x 18 x 70 3 x 18 x 70 3 x 14 x 54 3 x 14 x 54
Course longitudinale mm 680 780 480 500
Course transversale mm 235 235 165 165
Course vertical Z mm 400 400 300 300
Angle de rotation max de la table - - - ±45° ±45°
Diamètre de broche mm Ø22 Ø27 Ø22 Ø27 Ø22 Ø27 Ø22 Ø27
Distance entre broche et table mm - - 60 60
Cône de broche MT4 7:24 MT4 7:24 MT3 or 30# 7:24 MT3 or 30# 7:24
Nombre de vitesses de broche 12 12 6 12
Plage de vitesses de broche r/min 35-1600 35-1600 31-570 32-1250
Distance entre broche principale et bras mm - - 160 160
Nombre vitesses d'avance 14 14 6 6
Plage des avances rapides : Longitudinale X mm/min 12-720 12-720 7.3-111.9 5.6-181
Transversale Y mm/min 12-720 12-720 14.9-226.3 11.3-146.2
Verticale Z mm/min 4-240 4-240 6-90.4 4.5-146.2
Puissance du moteur principal KW 4 4 1.5 2/2.4
Vitesse du moteur principal r/min 440rpm 440rpm 1430 1430
Pompe à refroidissement KW 40w, 2500 rpm 40w, 2500 rpm 0.12 0.12
Dimension totale (L x l x H) mm 1690 x 1535 x 1630 1690 x 1535 x 1630 1400 x 1240 x 1478 1400 x 1330 x 1478
Dimension avec emballage mm - - 1500 x 1340 x 1760 1500 x 1340 x 1760
Poids net Kg 2100 2900 1200 1300
Modèle antérieur X6130A X6130A/L X57-3C X6125A
Commentaires
Produits rattachés
    1. Fraiseuse universelle horizontale Fraiseuse horizontale à commande numérique est favorable pour usinage de surface de métaux plat (surfaçage), pour rainure en utilisant des fraises cylindriques ou angulaires et pour fraisage en avalant ou fraisage en opposition...
