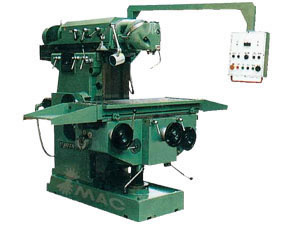

Fraiseuse à cabestan

Fraiseuse à cabestan

Application de la fraiseuse à cabestan
Les fraiseuses revolver avec ou sans commande numérique sont des modèles nouvellement développés, basés sur les anciennes fraiseuses à console mobile.
Ce type de machine-outil peut usiner à divers angles de travail grâce à la tête de fraisage potable.
Il est doté d'une bonne capacité d'usinage, une large variété de vitesse de broche, deux manivelles d'opération pour une facilité d'exploitation, système d'avance manuel, dispositif de lubrification automatique, bonne rigidité et bien d'autres spécifications de fiabilité de travail.
Il peut usiner les pourtours ou dresser les deux faces de cylindre….
Il est favorable pour usinage de métaux pour diverses utilisations.

Accessoires optionnels de la fraiseuse à cabestan
Tête à diviser
Table rotative
Etau fixe
Boute à outil
Règle directrice

Accessoires standard de la fraiseuse à cabestan
Mandrin fraisage
Injecteur de lubrifiant
Ouillages

Fiche technique de la fraiseuse à cabestan :

			13404	13405
Identifications		Unit	RMD46 RM46	RMD46/1 DM46
Table (l x L)		mm	460 x 1235	460 x 1635
Rainure	Nombre		5
	Largeur	mm	18
	Distance	mm	80
Course de la table	Longitudinale	mm	900	1000
	Verticale	mm	500
Course fourreau	Transversale	mm	700
Distance entre broche et table		mm	40
Pivotement de tête fraisage			360 degré i
Cône de broche			ISO40	ISO50
Vitesse de broche	plage	rpm	30-2050
	Nombre		27
Plage des avances de table et fourreau	Longitudinale	mm/min	10-1000
	transversale	mm/min	10-1000
	Verticale	mm/min	6-640
Nombre avances			Illimité
Plage avances	Longitudinale	mm/min	2200 2540
	transversale	mm/min	2200 2540
	Verticale	mm/min	1460 1700
Moteur brocher	Puissance	KW	5.5	7.5
	vitesse	rpm	1440
Moteur avance	Torque	Nm	15	30
	Vitesse	rpm	1500
Moteur avance rapide	Power	KW	3
	Vitesse	rpm	1500
Résolution de la commande numérique		mm	0.005
Précision		mm	0.005
Réglage flottant de précision		mm	0.01
Poids max supporté par table		kg	1000	1500
Dimension totale (L x W x H)		mm	2050 x 2200 x 1950	2050 x 2600 x 1950
Poids net		kg	3000	3200
Modèle antérieur			XS5646 X5646	XS5646/1 X5646/1
