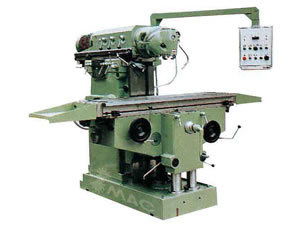

Fraiseuse universelle à cabestan

Fraiseuse universelle à cabestan

Accessoires optionnels de la fraiseuse universelle à cabestan
Tête à diviser
Table rotative
Etau fixe
Boite à outils
Planage par rouleau
Lame en acier

Accessoires standard de la fraiseuse universelle à cabestan
Mandrin fraisage
Injecteurs de lubrifiant
Outillages
Manuels

Application de la fraiseuse universelle à cabestan
Fraiseuse revolver universelle avec commande numérique est un modèle nouvellement développé, basé sur les anciennes fraiseuses à console mobile, avec plus d'options.
Ce type de machine-outil peut usiner à divers angles de travail grâce à la tête de fraisage potable.
Il est doté d'une bonne capacité d'usinage, une large variété de vitesse de broche, deux manivelles d'opération pour une facilité d'exploitation, système d'avance manuel, dispositif de lubrification automatique, bonne rigidité et bien d'autres spécifications de fiabilité de travail.
Il peut usiner les pourtours ou dresser les deux faces de cylindre….
Il est favorable pour usinage de métaux pour diverses utilisations.

Fiche technique de la fraiseuse universelle à cabestan:

			13401		13402		13403
			URMD46	URM46	URMD46/1	URM46/1	URMD46/2	URM46/2
Identifications		Unité	URMD50	URM50	URMD50/1	URM50/1	URMD50/2	URM50/2
			URMD56	URM56	URMD56/1	URM56/1	URMD56/2	URM56/2
			URMD60	URM60	URMD60/1	URM60/1	URMD60/2	URM60/2
			460 x 1435		460 x 1635		460 x 2000
Table (l x L)		mm	500 x 1435		500 x 1635		500 x 2000
			560 x 1435		560 x 1635		560 x 2000
			600 x 1435		600 x 1635		600 x 2000
	Nombre		5
Rainure	Largeur	mm	18
	Distance	mm	80
Course de la table	Longi tudinale	mm	1100		1300		1500
	Trans versale	mm	700
Course de fourreau	Verticale	mm	500
Distance minimale entre broche et table		mm	40
Pivotement tête de fraisage			360 degré
Cône de broche			ISO50
Vitesse de broche	Plage	rpm	30-2050
	Nombre		27
Plage des avances de table et fourreau	Longit udinale	mm/min	10-1000
	Trans versale	mm/min	10-1000
	Verticale	mm/min	6-640
Nombre des avances			Illimité
Plage des avances rapides de table et fourreau	Longi tudinale	mm/min	2200 2540
	Trans versale	mm/min	2200 2540
	Verticale	mm/min	1460 1700
Moteur de broche	Power	kw	7.5
	Speed	rpm	1440
Moteur avances	Torque	Nm	30
	Speed	rpm	1500
Moteur avances rapides	Power	kw	3
	Speed	rpm	1500
Résolution de la commande numérique		mm	0.005
Précision		mm	0.05
Réglage flottant de précision		mm	0.01
Poids max supporté par table		kg	1500
Dimension totale (L x W x H)		mm	2050 x 2421 x 1950		2100 x 2621 x 1950		2100 x 2986 x 1950
Poids net		kg	3300		3500		3700
			XS5746		XS5746/1		XS5746/2
Modèle antérieur			XS5750		XS5750/1		XS5750/2
			XS5756		XS5756/1		XS5756/2
			XS5760		XS5760/1		XS5760/2
