Machine de gravure & rectifieuse de couronne-fraise

Machine de gravure & rectifieuse de couronne-fraise

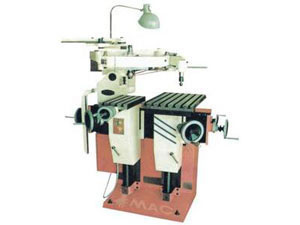

Fiche technique de la machine de gravure

		13602	13603
MODELE		Em20A	Em22A
Largeur max de fraisage (étanchéité réduite 1:1.5)		220mm	250mm
Largeur max de fraisage (étanchéité réduite 1:1.5)
Distance entre pantographes		380mm	420mm
Plage des fréquences de fraisage		1.5:1-8:1
Dimension de table de travail (L x W)		200 x 360mm
Course de table de travail-- Longitudinale/transversale/Verticale
Dimension table de copie (L x l)		320 x 500mm
Course de table de copie-- Longitudinale/Verticale		200mm/320mm
Pivotement de la table		360
Distance max entre broche et surface de table de travail		360mm
broche: avance rapide/course micro mouvement		6mm/1mm
Vitesse de broche: pas/plage		12 pas/ 1600-2000rmp
Diamètre de serrage métrique/en pouce (fait sur commande)		3, 4, 6, 8, 10mm or 1/8", 3/16", 1/4", 5/16", 3/8"
Moteur	Puissance/Voltage vitesse/Fréquence	0.37kw/220, 380, 420, 440V
		2840rmp/50Hz or 3400rmp/60Hz
Dimension totale (L x l x H) Poids net		135 x 930 x 140cm/690kg
Dimension avec emballage (L x l x H) Poids brut		164 x 114 x 180cm/940kg
Modèle antérieur		X4220A	X4222A

Accessoires optionnels de la machine de gravure
KXM10C machine à affûter les fraises
Mandrin à trois mors diamètre 110mm
Table rotative TS/80
Etau rotatif QH88

Fiche technique de la rectifieuse de couronne-fraise

		13604	13605
MODELE		UCG10B	UCG10C	in
Meule à affûter	Diamètre	100mm	100mm	4"
	Epaisseur	50mm	mm	2"
	Diamètre de trou	20mm	20mm	3/4"
Vitesse de broche
Diamètre de serrage		3-25mm	3-25mm	1/8"-1"
				1/8"-5"
Course longitudinale du support de lame		140mm	140mm	51/2"
Course longitudinale de calibrage du support de lame		18mm	18mm	3/4"
Course de broche de meule
Plage des angles du cône de meulage		00-1800	00-1800
Plage des angles négatifs du cône de meulage		00-520	00-520
Plage des angles de dépouille du meulage		00-440	00-440
Dimension max outil de meulage		25 x 25mm	25 x 25mm	1"/1"
Plage des têtes de fraisage vertical		3-25mm	3-25mm
Affûteuse de foret		3-15mm	3-15mm
Puissance		0.25kw	0.18kw
Vitesse		2810rpm	2810rpm
Vitesse		3400rpm	3400rpm
Voltage tri phase		220V, 380V, 110V, 124V	220V, 80V, 110V, 124V
Voltage uni phase		220V, 110V, 124V	220V, 110V, 124V
Fréquence		50 or 60Hz	50 or 60Hz
Poids brut		80kg	80kg
Dimension avec emballage		60 x 39 x 42 (cm)	60 x 39 x 42 (cm)
Modèle antérieur		KXM10B	KXM10C
