Machine de gravure

Machine de gravure

Machine de gravure

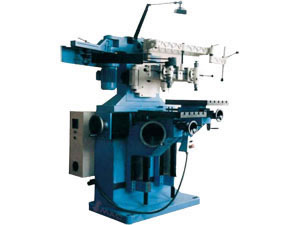

Application de la machine de gravure
Cette machine est conçue pour la copie et la reproduction des formes différentes de pièces à usiner, avec un taux d'écart de 1:1. Il peut être également utilisé comme une machine de fraisage ordinaire et adapté à de types de travail de moulage directement à partir d'une matrice disponibles.

Caractéristiques de la machine de gravure
Mécanisme: Double parallélogramme, variété de coupes
Avec deux broches qui sont fonctionnelles simultanément
Inclinaison de la broche : 20 degré
Mouvement vertical.
Fonctionne avec deux moteurs

Accessoires optionnels de la machine de gravure
KXM10C
Tête à moelle universelle pour rectification
FK01110B
Mandrin à 3 mors ajustable
TS250-1
Table rotative
QH125
Etau rotatif

Fiche technique de la machine de gravure:

13605
Spécifications principales EM40A
Table de travail Table de copie Table (L x l) 520 x 350mm
Courses Longitudinale/transversale/verticale 300/200/350mm
Pivotement de la table 360
Distance entre mors 420mm
Course des mors 70mm
Diamètre maximal d'usinage 300mm
Plage de vitesses de broche 500-1000, 1000-20000rpm
Nombre de vitesse de broche 17pas
Diamètre de serrage (métrique ou en pouce) 4, 6, 8, 10, 12mm or 3/6", 1/4", 5/16", 3/8", 1/2"
Moteur Puissance 650-850w
Voltage 380V, 220V, 420V
vitesse, fréquence 1450/2920rpm, 50Hz or 1740/3504rpm, 60Hz
Dimensions hors tout (L x l x H) Poids net 152 x 136 x 173cm/1200kg
Dimensions avec emballage (L x l x H) / Poids brut 190 x 170 x 210cm/1900kg
Modèle antérieur XY4240A
