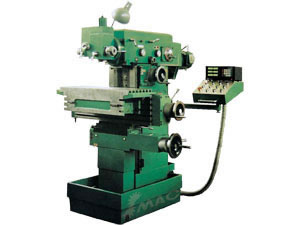

Fraiseuse 13502

Utilisation de la fraiseuse 13502
Cette machine est destinée à remplir toute spécificité d'une fraiseuse à tourelle universelle, elle peut procéder à des usinages tels de fraisage, perçage, forage, et rainurage. Elle est favorable pour des coupes, des filages et extrusions de métaux.
Avec d'autres accessoires spéciaux, elle peut faire d'autres types d'usinages tels que travail de cannelure, d'arc et de crémaillères…..

Caractéristiques de la fraiseuse 13502
Structure originale, plateau polyvalent, haute précision, exploitation facile.
Avec une variété d'accessoires pour une utilisation plus large.
Modèle XS8140A: avec un système de commande numérique programmable

Les accessoires spéciaux ci dessous sont valables en cas de besoin :
Table rotative universelle, tête à diviser, tête rainure, tête perçage, lame de coupe.

Fiche technique de la fraiseuse 13502:

		13502	13502-1	13503	13503-1
Spécifications principales		TM32A	TMS32A	TM40A	TMS40A
	Table de travail horizontal (l x L)	320 x 750mm		400 x 800mm
Table de travail	Table de travail vertical (W x L)	250 x 850mm		250 x 950mm
Courses longitudinale/Transversale/Vertical		400/300/400		500/350/400
	Pivotement	360		360
Table universelle	Inclinaison en avant et en arrière	30		30
	Inclinaison gauche et droite	30		30
	Course verticale de fourreau	60mm		60mm
Tête de broche verticale	Inclinaison axiale de gauche et droite	90		90
	Cône de broche	ISO40		ISO40
Broche horizontale	Longueur entre axe et le sol	1330mm		1330mm
	Distance minimale entre axes et la surface horizontale de la table	40mm		35mm
	Cône de broche	ISO40		ISO40
Broche verticale	Distance minimale entre broche et table	10mm		5mm
Vitesses de broche horizontale et verticale : pas/plage		18pas 40-2000rpm		18pas 40-2000rpm
Avances longitudinal, transversale et verticale : pas/plage		18pas 10-500mm/min		18pas 500mm/min
Avances rapides : pas/plage		3pas 0.03-0.12mm/rev		3pas 0.03-0.12mm/rev
Puissance du moteur principal/moteur avance		3kw/1.5kw		3kw/1.5kw
Charge max sur la table/ coupe max		300kg/500kg		400kg/500kg
Dimensions hors (L x l x H) Poids net		181 x 122 x 171 cm/2200kg		182 x 164 x 171 cm/2300kg
Dimensions avec emballage (L x l x H) Poids brut		199 x 164 x 211cm		205 x 176 x 208cm
Modèle antérieur		X8132A	XS8132A	X8140A	XS8140A
