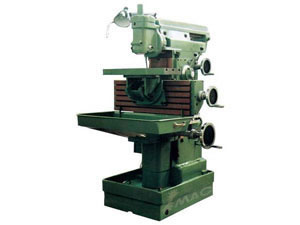

Fraiseuse 13501

Utilisation de la fraiseuse 13501
Cette machine est destinée à remplir toute spécificité d'une fraiseuse à tourelle universelle, elle peut procéder à des usinages tels de fraisage, perçage, forage, et rainurage. Elle est favorable pour des coupes, des filages et extrusions de métaux.
Avec d'autres accessoires spéciaux, elle peut faire d'autres types d'usinages tels que travail de cannelure, d'arc et de crémaillères…..

Caractéristiques de la fraiseuse 13501
Structure originale, plateau polyvalent, haute précision, exploitation facile.
Avec une variété d'accessoires pour une utilisation plus large.
Modèle XS8126C: avec un système de commande numérique programmable

Accessoires optionnels de la fraiseuse 13501
Table rotative universelle, tête à diviser, tête rainure, tête perçage, lame de coupe.

Fiche technique de la fraiseuse 13501

		13501/13501-1
Spécifications principales		Tm26C/Tm26B
Table de travail (l x L)		280x700mm
Distance entre broche horizontale et table	Première position	35-385mm
	Deuxième position	42-392mm
	Troisième position	132-482mm
Distance entre la broche verticale et axe de broche horizontale		95mm
Distance entre broche horizontale et axe de broche verticale		131mm
Course verticale du fourreau verticale		200mm
Plage des courses de broche horizontale		80mm
Plage des vitesses de broche horizontale (8pas)		110-1230rpm
Inclinaison par rapport à la verticale		150-1660rpm
Range of vertical speeds (8pas)		ISO40/Morse No.4
Inclinaison par rapport a l'axe des abscisses		45
Course longitudinale de la table		350mm
Course verticale de la table		350mm
Avance de la table longitudinale suivant direction horizontale et verticale de broche		25-285mm
Avance rapide de la table suivant direction horizontale et verticale de broche		1000mm/min
Moteur principal		3kw
Moteur arrosage		0.04kw
Dimension totale (L x l x H)		1450x1445x1650mm
Poids net/brut		C-1410/2200 B-1180/2100
Dimension avec emballage		170x127x198cm
Modèle antérieur		X8126C/X8126B
