Perceuse-fraiseuse

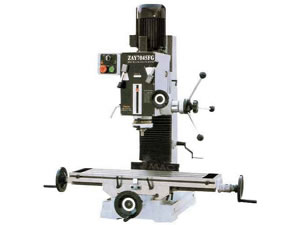

Perceuse-fraiseuse (15323)

Accessoires standard de la perceuse-fraiseuse
Clé Allen 3, 4, 5, 6mm
Taillant
Clé à ouverture fixe
Poignée de foret
Tournevis 6"
Rondelle

Accessoires optionnels de la perceuse-friaseuse
Base de la machine
Accessoire d'alimentatio de puissance
Mandrin porte-foret
Support de fraise à rainer
Manchon de rechange
Mandrain de fraiseuse
Tige de forage
Système électrique auto-taraudé

Fiche technique de la perceuse-fraiseuse

		15323	15324	15325	15326
Modèle		DMC7045 DMC7045G DMC7045G	DMC7040 DMC7040G DMC7040FG	DMC7032 DMC7032G DMC7032FG	DMC7020 DMC7020G
Capacité de forage		45mm	40mm	32mm	20mm
Capacité de fraisage en bout		80mm	80mm	63mm	63mm
Capacité de fraisage en bout		32mm	32mm	20mm	14mm,20mm
Distance du nez de broche à l'établi		450mm, 680mm	450mm, 680mm,440mm	450mm, 680mm,440mm	382mm,350mm
Distance min. de l'axe de broche à la colonne		193.5mm ,272.5mm ,260mm	193.5mm ,272.5mm ,260mm	193.5mm ,272.5mm ,260mm	202mm ,175mm
Distance de déplacement de la broche		130mm	130mm	130mm	120mm,130mm
Cône de la broche		M.T.4 ou R8	M.T.4 ou R8	M.T.3 ou R8,M.T.4 ou R8	M.T.3
Etape de broche		12,6	12,6	12,6	12,6
Plage de vitesse de broche	50Hz	80-2080, 80-1250 r.p.m.	80-2080, 80-1250 r.p.m.	80-2080, 80-1250 r.p.m.	80-2080, 80-1250 r.p.m.
	60Hz	100-2500 ,95-1500 r.p.m.	100-2500 ,95-1500 r.p.m.	100-2500 ,95-1500 r.p.m.	100-2500 ,95-1500 r.p.m.
Diamètre de rotation de l'axe principal		405mm, 680mm,	405mm, 680mm	405mm, 680mm	405mm, 680mm
Angle de rotation de l'axe principal	Horiz ontal	3600	3600	3600	3600
	Horiz ontal	±900	±900	±900	±900
Taille de l'établi		800 x 240mm2, 700x 240mm2	800 x 240mm2, 700x 240mm2	800 x 240mm2, 700x 240mm2	585 x 190mm2
Déplacement d'avance et de recul de l'établi		175mm	175mm	175mm	175mm
Déplacement à gauche et à droit de l'établi		500mm, 400mm	500mm, 400mm	500mm, 400mm	380mm
Puissance		1.5kw (2Hp)	1.1kw (2Hp), 1.1kw(0.75Hp)	0.75kw (1Hp)	0.75kw (1Hp), 0.55kw (1Hp)
Tension électrique / Fréquence		Selon votre exigence	Selon votre exigence	Selon votre exigence	Selon votre exigence
Hauteur hors tout (support non compris)		1060mm; 1300mm; 1020mm	1060mm; 1300mm; 1020mm	1060mm; 1300mm; 1020mm	1060mm; 1300mm
Poids net		285kg, 320kg, 325kg	283kg, 318kg, 323kg	280kg, 315kg, 323kg	270kg, 300kg
Poids brut		335kg, 370kg, 375kg	333kg, 368kg, 373kg	330kg, 365kg, 370kg	330kg, 350kg
Dimensions d'emballage		880 x 770 x 1140mm3 880 x 832 x 1140mm3 1030 x 832 x 1140mm3	880 x 770 x 1140mm3 1030 x 770 x 1140mm3 1030 x 832 x 1140mm3	880 x 770 x 1140mm3 880 x 832 x 1140mm3 1030 x 832 x 1140mm3	880 x 770 x 1140mm3
Quantité de charge (hauteur hors tout)		36pcs/ container 20 pieds 18pcs / container 20 pieds28pcs/ container 20 pieds	36pcs/ container 20 pieds18pcs/ container 20 pieds28pcs/ container 20 pieds	36pcs/ container 20 pieds18pcs/ container 20 pieds28pcs/ container 20 pieds	36pcs/ container 20 pieds18pcs/ container 20 pieds
Modèle ancien		ZAY7045 ZAY7045G ZAY7045G	ZAY7040 ZAY7040G ZAY7040FG	ZAY7032 ZAY7032G ZAY7032FG	ZAY7020 ZAY7020G
