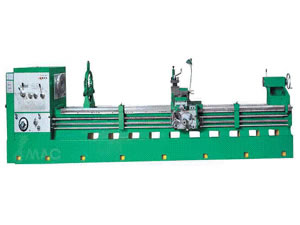

Tour parallèle

Tour parallèle

Accessoires optionnels du tour parallèle :
Mandrin : 3 mors (Φ400mm)
Mandrin : 4 mors (Φ630mm)
Plateau de fixation à trous 800mm ou 1000mm
Lunettes fixes 20-300mm
Lunettes à suivre 20-180mm
Appareil à tourner conique
Appareil de retombée dans le pas
Protecteur de vis mère et barre de chariotage

Accessoires standard du tour parallèle
Mandrin : 3 mors (Φ320mm)
Mandrin : 4 mors (Φ400mm)
Lunettes fixes 20-135mm
Lunettes à suivre 20-135mm
Pignon interchangeable
Clés de serrage

Fiche technique du tour parallèle

Modèles	LZ6285	LZ6295	LZ6100	LZ62120	LZ6 1/2 80C	LZ6 1/2 100C	LZ6 1/2 1120C
CAPACITES
Diamètre maximum sur le banc	850mm	950mm	1000mm	1200mm	800mm	1000mm	1200mm
Diamètre admissible au dessus de chariot	520mm	600mm	600mm	600mm	485mm	685mm	685mm
Distance entre pointes	750, 1000, 1500, 2000, 3000, 4000mm				1000, 1500, 2000,3000, 4000,5000, 6000, 8000, 10000mm
diam max admissible dans le rompu	1050mm	1150mm	1200mm	1400mm	1000mm	1200mm	1400mm
Ecartement effectif	300mm				300mm	300mm	300mm
Largeur du banc	490mm				550mm
Poupée fixe
Alésage de broche	Ø80mm or 105mm				105mm
Nez de broche	C-11 or D-11
Cône de broche	MT# 100				120
vitesses de broche (nombre))	14-750 ou 18-900rpm (18steps)				14-750rpm (18 pas)
Boite d'avance/Filetages/ Avances
Plage de filetages métriques	1-240mm (54 filets)
Plage de filetages en pouce	28-1 pouces (37 filets)
Plage de modules à filetage	0.5-60 DP (45 filets)				0.5-60 DP (27 filets)
Plage de filetage diamétral	30-1 TPI (27 filets)
Plage des avances longitudinales	0.05-1.42mm/r (72 filets)				0.05-22.8mm/r (72 filets)
Plage des avances transversales	0.015-0.48mm/r (72 filets)				0.015-7.6mm/r (72 filets)
Avance rapide : Long/trans.	6/2m/min
Vis mère : diamètre du pas	T48mm/12mm
Chariot
Course chariot transversal	400mm				420mm
Course de chariot porte outil	230mm				140mm
Taille tourelle	30 x 30mm				32 x 32 mm
Fourreau
Diamètre de fourreau	120mm				100mm
Cône de fourreau	MORSE # 6
Course de fourreau	205min
MOTEUR
Moteur principal	11kw
Moteur de pompe de refroidissement	0.9kw
Moteur commande de déplacement rapide	0.12kw				0.18kw
Distance entre axes : 750mm 1000mm 1500mm 2000mm 3000mm 4000mm	3700kg 4000kg 4500kg 5000kg 5500kg 6000kg	2792 x 1276 x 1390mm 3042 x 1276 x 1390mm 3542 x 1276 x 1390mm 3952 x 1276 x 1390mm 4952 x 1276 x 1390mm 5952 x 1276 x 1390mm				4200 4500 5000 5500 6000 6500	4700 5000 5500 6000 6500 7000
Modèles antérieurs	CZ6285	CZ6295	CZ6100	CZ62120	CZ6 1/2 80C	CZ6 1/2 100C	CZ6 1/2 1120C
