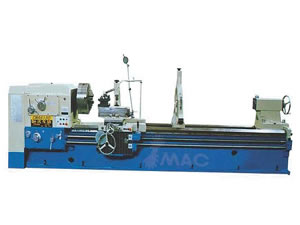

Tour lourd

Tour lourd

Caractéristiques et applications du tour lourd
Doté d'un dispositif de réglage automatique de vitesse, la broche principale fonctionne avec un puissant moteur AC, équipé d'une boite à engrenage de 4 étapes. Excellente performance de couple de serrage. Le rouage du système d'opération est minutieusement contrôlé dans son mécanisme hydraulique, électrique et mécanique. Le chariot est équipé d'un système de course rapide.
Cette gamme de produit comprend plusieurs types de machines avec différentes spécifications pour répondre à tous les besoins en usinage industriel de métaux (cylindre externe, rainure, filetage…).
Elle peut répondre à des travaux de brochage, perçage, tournage axial…pour des pièces uniformes.

Accessoires optionnels du tour lourd
Mandrin: 3 et 4 morsΦ320mm, Φ800mm, Φ1000mm
Lunettes fixes Φ40-Φ350mm, Φ50-Φ470mm, Φ100-Φ520mm
Dispositif de protection de roulement Φ180-Φ520mm
Lunettes à suivre Φ30-Φ120mm
Tête de broche de fraisage ou de meulage
Dispositif de tournage conique
Dispositif de perçage

Accessoires standard du tour lourd
Mandrin : 4 mors Φ800mm
Contre pointes
Unité d'éclairage
Unité d'arrosage
Kit d'outillages

Fiche technique du tour lourd

Types Paramètres basiques		LSP6185 LSP6285	LSP61100 LSP62100
Diamètre maximum sur le banc	Mm(pouce)	850 (34)	1030 (41)
diam max admissible dans le rompu	Mm(pouce)	1150 (46)	1350 (54)
Diamètre admissible au dessus de chariot	Mm(pouce)	520 (21)	720 (28)
Long max de tournage	Mm(pouce)	1500-16000 (60-640)
Poids max de pièce à travailler	kg	4000
Largeur du banc	Mm(pouce)	600 (24)
Nez de broche	ISO	A2-11
Diam de broche devant coussinet	Mm(pouce)	160 (6.4)
Alésage de broche	Mm(pouce)	100 (4)
Cône de broche		Métrique No. 120
Nombre de vitesses de broche		(manuellement)
Plage de vitesses de broche	r/min	5-630
Puissance du moteur principal	KW	AC15	AC18.5
Puissance du moteur course rapide	KW	1.1
Dimension tourelle	mm(pouce)	32 x 32 (1.3 x 1.3)
Position d'inclinaison de tourelle		±90°
Course de tourelle	mm(pouce)	250 (10)
Course chariot transversal	mm(pouce)	600 (24)
Vitesse de course de tourelle	mm/min	900
Vitesse de course transversale	mm/min	1800
Vitesse de course longitudinale	mm/min	3640
Plage de filetages métriques	mm	56 1-120
Plage de filetages en pouce	T.P.I.	56 30-1/4"
Plage de modules à filetage	mm	56 0.5-60
Plage diam vis mère, filetages	D.P.	56 60-0.5
Plage des avances longitudinales	m/rev	64 0.08-9.6
Plage des avances transversales	m/rev	64 0.04-4.8
Tourelle longitudinale et plage des avances	m/rev	64 0.02-2.4
Diamètre de fourreau	mm(pouce)	120 (4.8)"
Cône de fourreau		Morse No.6
Course de fourreau	mm(pouce)	250 (4.8)"
Poids du tour par 3m b.c.	kg	5300	5800
Poids additionnel par 1m b.c.	kg	1000
Dimension totale de la machine (L x l x H)	mm	5150 x 1500 x 1500	5150 x 1600 x 1600
Modèles antérieurs		CWA6185 CWA6285	CWA61100 CWA62100
