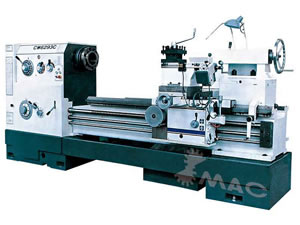

Tour

Tour

Accessoires standard du tour
Mandrin : 3 mors
Mandrin : 4 mors
Plateau pousse-toc
Plateau à trous de fixation
Lunettes
Lunettes à suivre
Douille de réduction
Kit d'outillages de maintenance
Vis et écrous d'installation

Accessoires optionnels du tour
Mandrin : 3 mors plus grand diamètre
Mandrin : 4 mors
Contre poupée ou contre pointe motorisée
Appareil à tourner conique
Appareil de retombée dans le pas
Contre pointes
Système de filetage en pouce
Support en porte outil rainure en T
Diamètre de la broche 130mm

Fiche technique du tour

Modèles Spécifications	Unité		12800	12801	12802	12803	12804
			LC62103C	LC62123C	LC62143C	LC62163C	LC62183C
Diamètre maximum sur le ban	mm		1030	1230	1430	1630	1830
diam max admissible dans le rompu	mm		1200	1400	1600	1800	2000
Diamètre admissible au dessus de chariot	mm		700	900	1100	1240	1440
Distance entre pointes	m		1.5,2,3,4.5,6
Largeur du rompu devant le plateau à trous	mm		380
Nez de broche			C11 or D11
Alésage de broche	mm		105(130)
vitesses de broche	rpm/pas		10-800/18		7-576/180		6-480/180
Course chariot transversal	mm		615		715	815	915
Course de chariot porte outil	mm		225
Course rapide	mm/min		Axe:3200, Axe X:1900
Diamètre de fourreau	mm		120
Course de fourreau	mm		260
Cône de fourreau			MT6
Largeur du banc	mm		610
Plage de filetages métriques	mm/filet		1-240/53
Plage de filetages en pouce	TPI/filet		30-2/31
Plage de modules à filetage	mm/filet		0.25-60/47
Plage de filetage diamétral	tpi/ tipos		60-0.5/47
Plage des avances longitudinales	mm/r		0.07-16.72
Plage des avances transversales	mm/r		0.04-9.6
Moteur principal	kw		11			11
Dimension avec emballage	L	mm	3840,4340,5170,6670,8290
	I	mm	1700	1700	1850	2000	2200
	H	mm	2080	2080	2220	2240	2380
Poids brut (approximatif)	kg		5900	6500	7200	7800	8600
			6250	6850	7400	8200	9000
			6900	7500	8100	8900	9700
			8000	8600	9000	9800	10600
			9000	9600	100000	10500	11200

Modèles Spécifications	Unité		12805	12806	12807	12808
			LC6163C LC6263C	LC6173C LC6273C	LC6183C LC6283C	LC6193C LC6293C
Diamètre maximum sur le ban	mm		630	730	830	930
diam max admissible dans le rompu	mm		800	900	1000	1100
Diamètre admissible au dessus de chariot	mm		350	450	550	650
Distance entre pointes	m		0.75,1,1.5,2,3,4.5,6
Largeur du rompu devant le plateau à trous	mm		300
Nez de broche			C11or D11
Alésage de broche	mm		105(130)
vitesses de broche	rpm/pas		10-800/18
Course chariot transversal	mm		480
Course de chariot porte outil	mm		225
Course rapide	mm/min		Axe Z:3200, Axe X:1900
Diamètre de fourreau	mm		90
Course de fourreau	mm		260
Cône de fourreau			MT5
Largeur du banc	mm		550
Plage de filetages métriques	mm/filet		1-240/53
Plage de filetages en pouce	TPI/filet		30-2/31
Plage de modules à filetage	mm/filet		0.25-60/46
Plage de filetage diamétral	tpi/ tipos		60-0.5/47
Plage des avances longitudinales	mm/r
Plage des avances transversales	mm/r
Moteur principal	kw		11
Dimension avec emballage	L	mm	3150,3400,3800,4330,5300,6800,8400
	I	mm	4250	4450	4650	4900
	H	mm	4500	4700	5100	5300
Poids brut (approximatif)	kg		5000	5200	5600	5800
			5500	5700	6100	6300
			6200	6200	6600	6900
			7300	7300	7600	7900
			8300	8500	8600	8700
