Affûteuse universelle

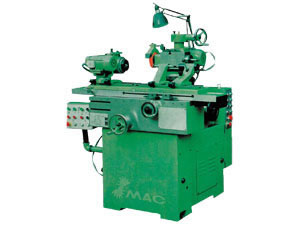

Affûteuse universelle 14001

Cette série de machine-outil est spécialement adaptée à l'affûtage des outils en HSS, en carbure de tungstène et d'autres matériaux. Elle permet aussi un usinage de pourtour de cylindre, de travail de rainure et de rectification. En utilisant les équipements supplémentaires, on peut étendre leur champ d'application et on peut même résoudre les problèmes rencontrés dans l'usinage à petite envergure, comme meulage de plaques, d'outils de travail manuel, taillage et alésage des pièces coniques, et bien d'autres. Elle est équipée d'une poupée porte meule à deux dimensions (sauf TGA25B), et la poupée fixe est à double direction. Elle est livrée avec un cône de broche de norme ISO-50
La table de travail est soutenue par une guide à billes et peut être entraînée manuellement ou hydrauliquement.
Accessoires optionnels de l'affûteuse universelle
Dispositif pour rectifier la fraise mère
Jauge de dressage
Tête perceuse
Mandrin magnétique circulaire permanent
Aspirateur
Broche pour cylindre
Dispositif de réglage numérique de la course longitudinale de la table de travail
Appareil à rectifier la fraise spéciale
Tête à fraise
Plateau diviseur et 5 pièces de volant de dressage universel
Mandrin à 3 mors
Mandrin électromagnétique permanent
Equipement de toile de meulage
Pince de serrage de mandarin (14 pièces)
Dispositif pour micro avance de la table.
Fiche technique de l'affûteuse universelle

Modèle Spécification	Unité	14001	14002	14003	14004	14005
		TGA25 TGA25B	TGY25	TGA25B	TGYA25B	TG25A
Distance entre contre pointe à gauche et à droite	mm	650				650
Diamètre max de pièce à travailler	mm	250				250
Hauteur des pointes	mm	130				125
Longueur max de rectification de cylindre	mm	270				270
Course manuelle de l'établi	mm	400				500
Pivotement de la table		±45°				±60°
Course automatique de l'établi			400mm		400mm
Courses verticale/transversale	mm	230/250				230/250
Distance max/min entre surface de la table Et la broche porte meule	mm	298/48				50/280
Plage des avances linéaires de la poupée porte meule		360°				360°
Inclinaison max de broche porte meule		+15(avec MA6025B)				+15°
Vitesse broche porte meule	rpm	2700,4000, 5500				3000
Puissance de moteur	kw	3.15KW				1.43
Dimension totale	mm	1340x1320x1320				1480x1102x1215
Poids net/brut	kg	1100	1150	1150	1250	1000
Linéarité	mm	0.005		0.003		0.005
Rugosité	um	0.63		0.32		0.63
Modèles antérieurs		MA6025 MA6025B	MYA6025	MGA6025B	MGYA6025B	MQ6025A
